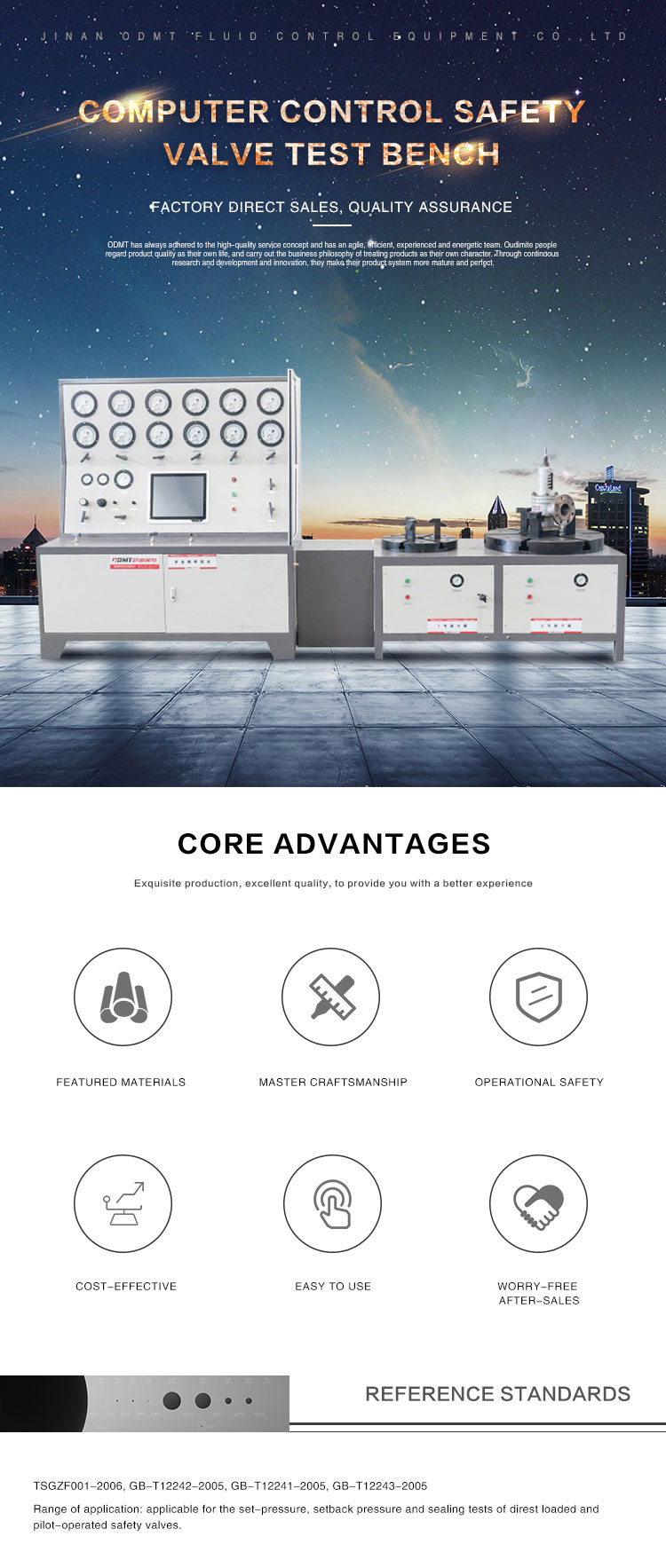

Справочные стандарты:.
ТСГЗФ001-2006, ГБ-Т12242-2005, ГБ-Т12241-2005, ГБ-Т12243-2005
Область применения: применим для испытаний давления срабатывания, обратного давления и испытаний на герметичность предохранительных клапанов с прямой нагрузкой и пилотного управления.

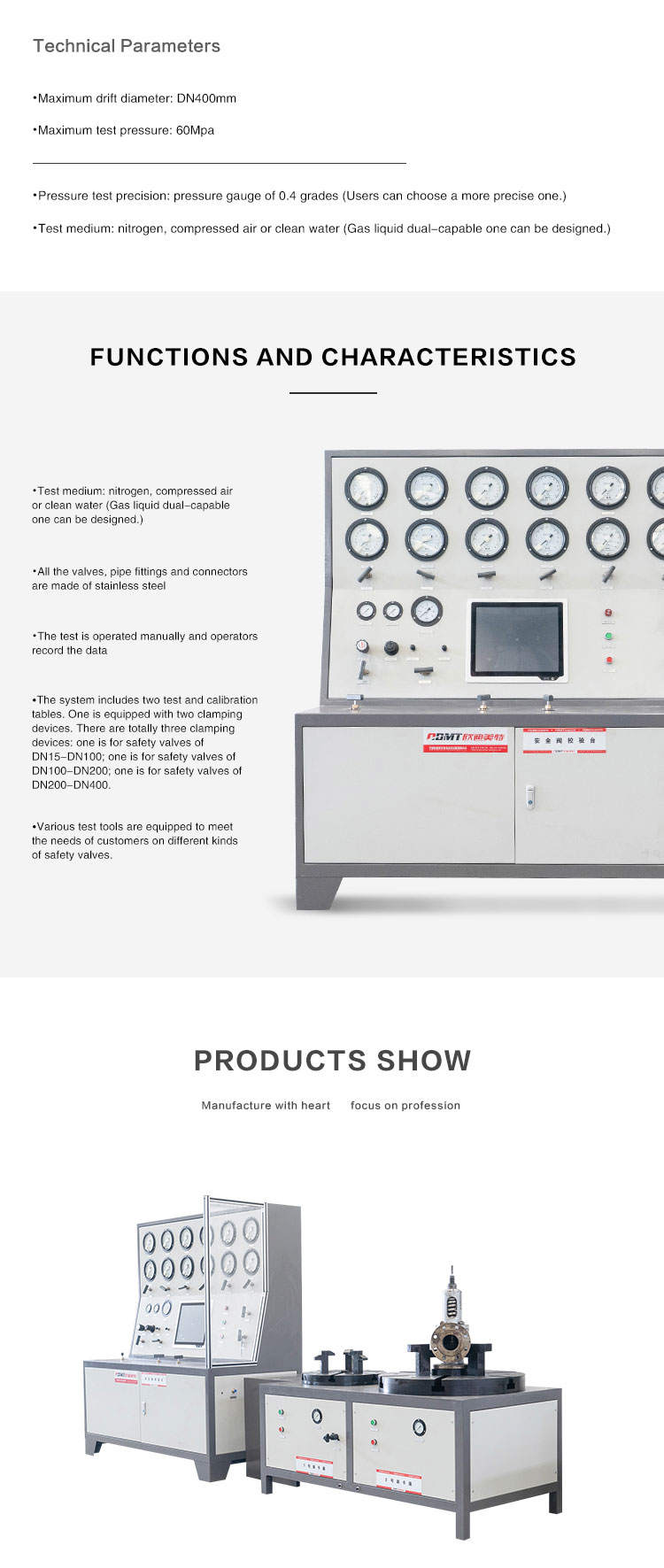

Технические параметры:
• Максимальный диаметр штрека: DN400 мм.
•Максимальное испытательное давление: 60 МПа.
• Точность испытания под давлением: манометр 0,4 градуса (пользователи могут выбрать более точный).
• Испытательная среда: азот, сжатый воздух или чистая вода (можно разработать газожидкостную среду двойного назначения).
Функции и характеристики:
•Оборудование имеет передовой принцип конструкции. В качестве источника давления зажима используется пневмогидравлический подкачивающий насос, а в качестве источника испытательного давления — газовый подкачивающий насос с пневматическим приводом. Оборудован газовый баллон, что позволяет проводить испытание непрерывно.
• Испытательное давление регулируется, процесс повышения давления стабилен.
•В источнике зажимного давления и источнике испытательного давления можно использовать импортные подкачивающие насосы из Америки или Германии, которые имеют широкий диапазон выходного давления.
•Все ручные клапаны высокого давления, трубопроводная арматура и соединители импортные, что гарантирует их уровень давления, безопасность и надежность. Доступны большинство газовых и жидких сред.
MAQ-400/48BA
Функции и характеристики:
• Максимальный диаметр штрека: DN400 мм.
•Максимальное испытательное давление: 48 МПа.
•Применяется гидравлическое зажимное устройство с пневматическим управлением. Сила зажима регулируется. Оборудованный манометр отображает соответствующую силу зажима и предоставляет сравнительную таблицу между давлением и усилием зажима, что позволяет операторам выбирать подходящую силу лампы в соответствии с калибровочным давлением предохранительного клапана и диаметром дрейфа.
•Все клапаны, трубопроводная арматура и соединители изготовлены из нержавеющей стали.
•Тест проводится вручную, и операторы записывают данные.

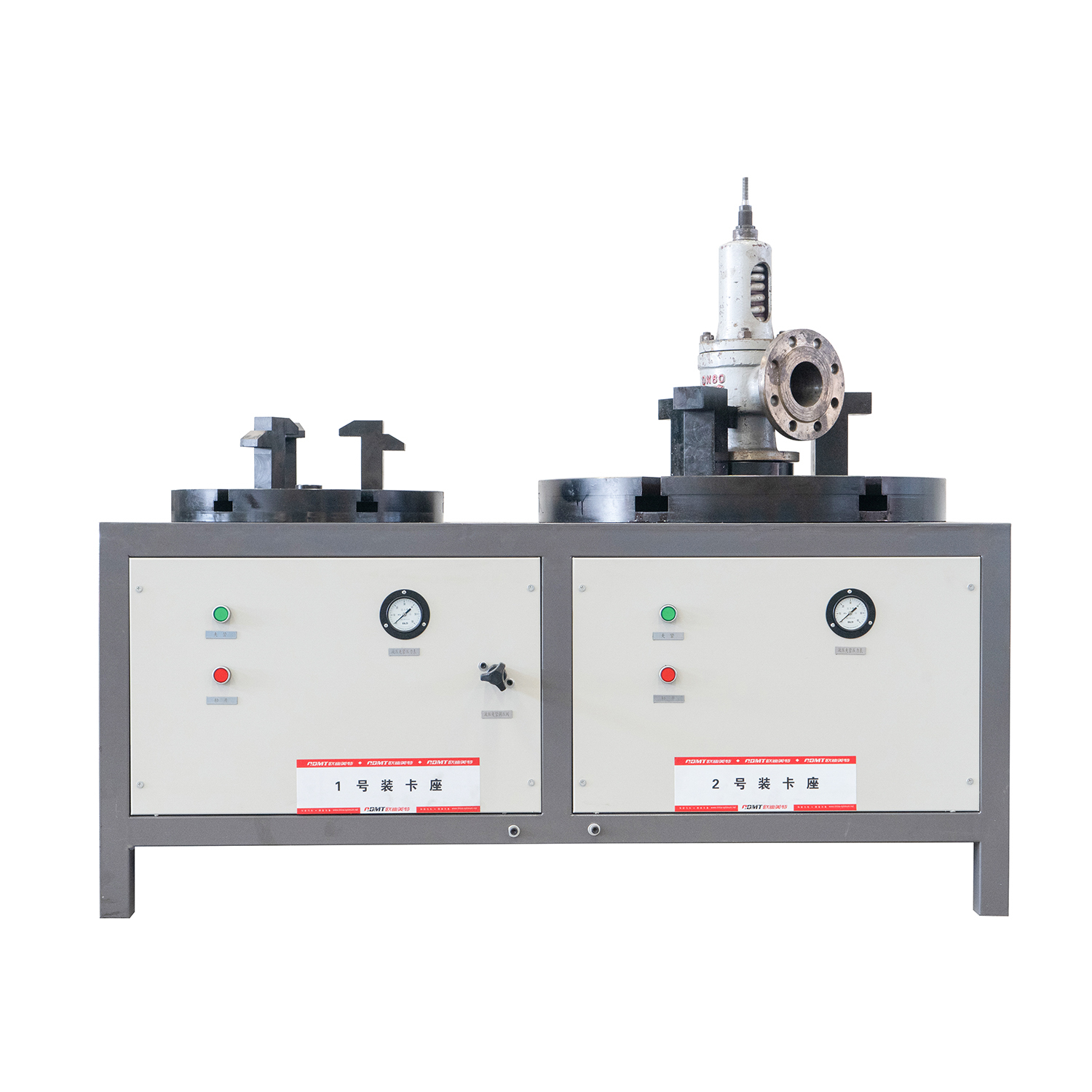

•В состав системы входят две испытательные и калибровочные таблицы. Один оснащен двумя зажимными устройствами. Всего имеется три зажимных устройства: одно для предохранительных клапанов Ду15-Ду100; один для предохранительных клапанов Ду100-Ду200; один предназначен для предохранительных клапанов DN200-DN400.
•Различные инструменты для испытаний оборудованы для удовлетворения потребностей клиентов в различных типах предохранительных клапанов.
