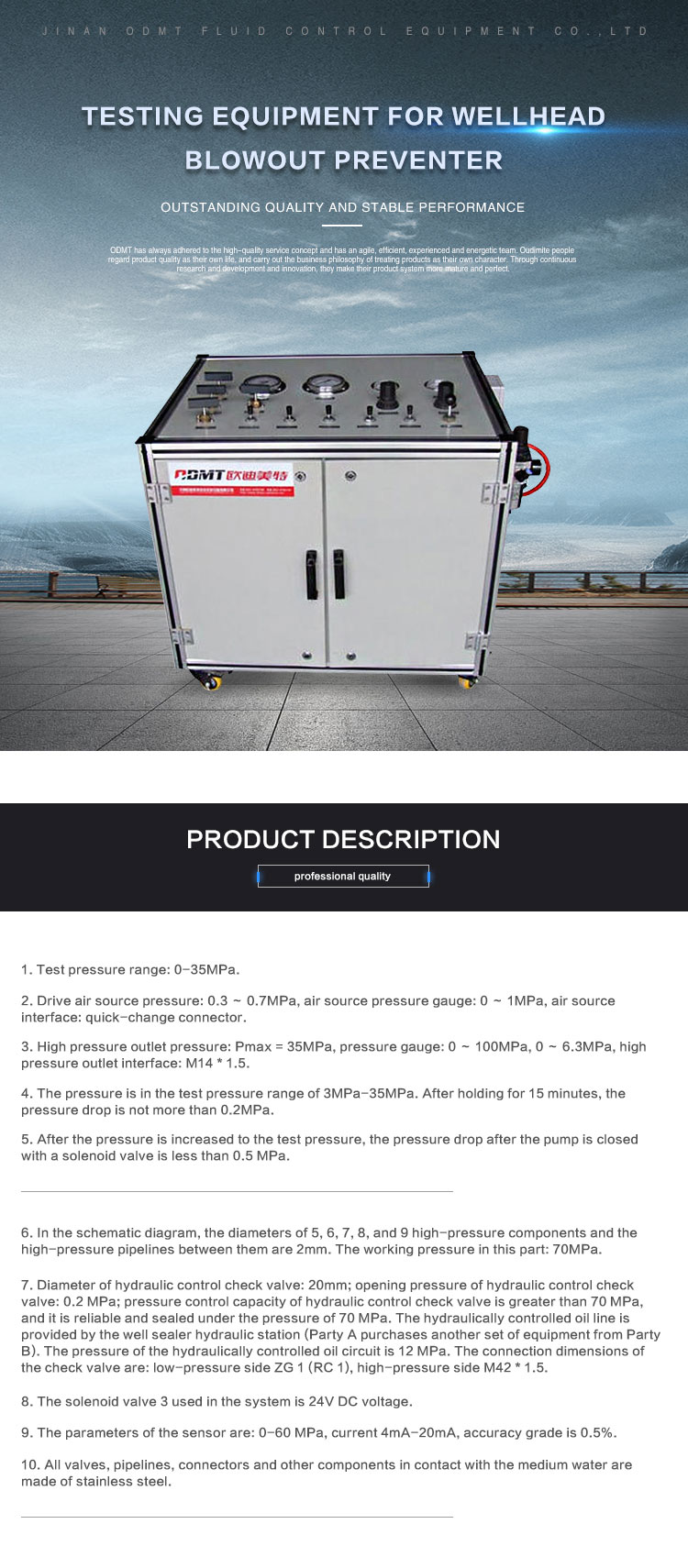

1. Диапазон испытательного давления: 0-35 МПа.
2. Давление источника приводного воздуха: 0,3 ~ 0,7 МПа, манометр источника воздуха: 0 ~ 1 МПа, интерфейс источника воздуха: быстросменный разъем.
3. Давление на выходе высокого давления: Pmax = 35 МПа, манометр: 0 ~ 100 МПа, 0 ~ 6,3 МПа, интерфейс на выходе высокого давления: M14 * 1,5.
4. Давление находится в диапазоне испытательного давления 3–35 МПа. После выдержки в течение 15 минут падение давления составляет не более 0,2 МПа.
5. После повышения давления до испытательного падение давления после закрытия насоса электромагнитным клапаном составляет менее 0,5 МПа.
6. На принципиальной схеме диаметры 5, 6, 7, 8 и 9 компонентов высокого давления и трубопроводов высокого давления между ними составляют 2 мм. Рабочее давление в этой части: 70МПа.
7. Диаметр обратного клапана гидравлического управления: 20 мм; давление открытия обратного клапана гидроуправления: 0,2 МПа; Способность регулирования давления обратного клапана гидравлического управления превышает 70 МПа, он надежен и герметичен при давлении 70 МПа. Маслопровод с гидравлическим управлением обеспечивается гидравлической станцией герметика скважин (Сторона А приобретает у Стороны Б еще один комплект оборудования). Давление гидравлического масляного контура составляет 12 МПа. Присоединительные размеры обратного клапана: сторона низкого давления ZG 1 (RC 1), сторона высокого давления M42 * 1,5.
8. Электромагнитный клапан 3, используемый в системе, имеет напряжение 24 В постоянного тока.
9. Параметры датчика: 0-60 МПа, ток 4-20 мА, класс точности 0,5%.
10. Все клапаны, трубопроводы, соединители и другие компоненты, контактирующие с водой, изготовлены из нержавеющей стали.
Реализовать функцию:

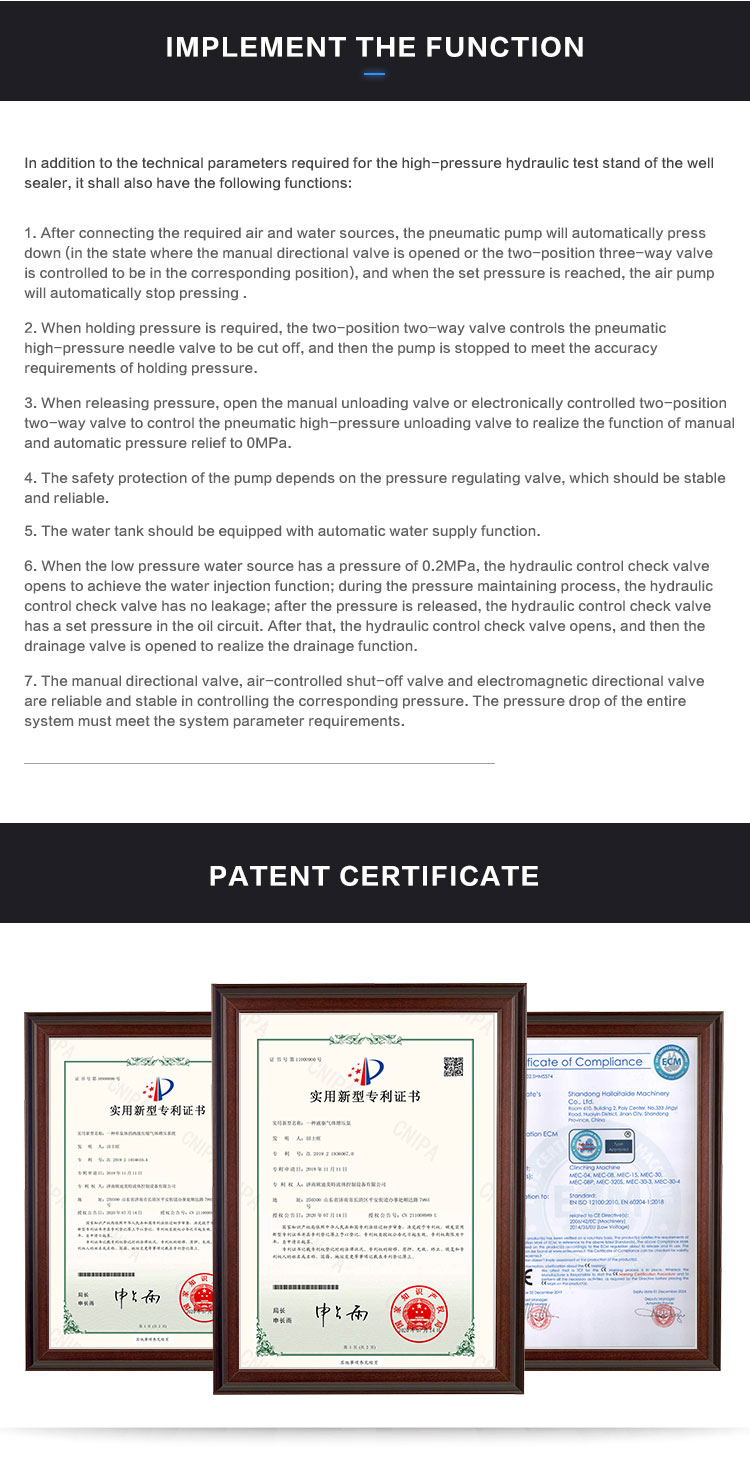

Помимо технических параметров, необходимых для стенда гидравлических испытаний скважинного герметика высокого давления, он также должен выполнять следующие функции:
1. После подключения необходимых источников воздуха и воды пневматический насос автоматически нажимает вниз (в состоянии, когда ручной распределительный клапан открыт или двухпозиционный трехходовой клапан контролируется в соответствующем положении), и когда заданное давление будет достигнуто, воздушный насос автоматически перестанет нажимать.
2. Когда требуется давление удержания, двухпозиционный двухходовой клапан управляет отключением пневматического игольчатого клапана высокого давления, а затем насос останавливается, чтобы соответствовать требованиям точности давления удержания.
3. При сбросе давления откройте ручной разгрузочный клапан или двухпозиционный двухходовой клапан с электронным управлением, чтобы управлять пневматическим разгрузочным клапаном высокого давления, чтобы реализовать функцию ручного и автоматического сброса давления до 0 МПа.
4. Безопасность насоса зависит от клапана регулирования давления, который должен быть стабильным и надежным.
5. Резервуар для воды должен быть оснащен функцией автоматической подачи воды.
6. Когда источник воды низкого давления имеет давление 0,2 МПа, обратный клапан гидравлического управления открывается для выполнения функции впрыска воды; во время процесса поддержания давления обратный клапан гидравлического управления не имеет утечек; после сброса давления обратный клапан гидравлического управления имеет заданное давление в масляном контуре. После этого открывается обратный клапан гидравлического управления, а затем открывается дренажный клапан для реализации функции дренажа.
7. Ручной распределительный клапан, запорный клапан с пневматическим управлением и электромагнитный распределительный клапан надежны и стабильны в контроле соответствующего давления. Падение давления во всей системе должно соответствовать требованиям к параметрам системы.
