1. Использование компрессоров смешанного газа.

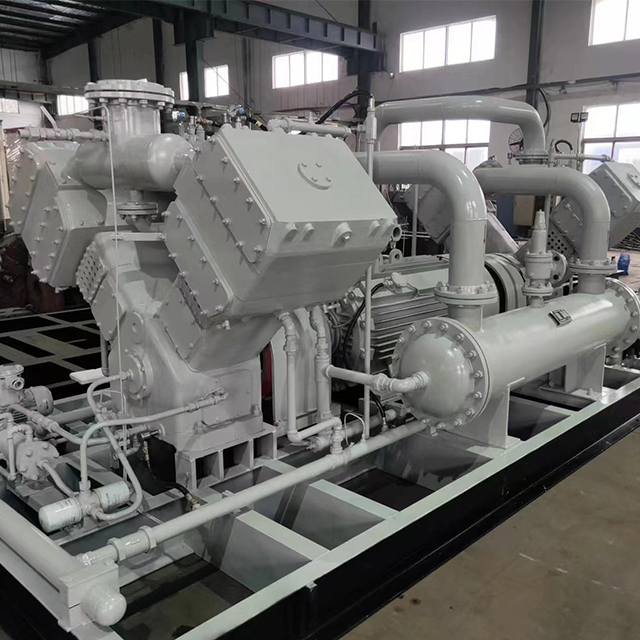

Компрессорная установка смешанного газа серии М представляет собой специализированное оборудование, предназначенное для сжатия газов для пользователей; Основное оборудование, входящее в состав компрессорной установки для смешанного газа, включает в себя: узел компрессора смешанного газа, взрывозащищенный двигатель, систему охлаждения, систему смазки, выпускные и впускные клапаны и фильтры, систему азотного уплотнения, систему индикации приборов, систему предохранительного выпуска, систему контроля исполнения ПЛК и т. д. Этот компрессор в основном используется для процессов нагнетания и транспортировки газовой смеси. Цилиндр смазывается без масла, а уплотнительный элемент заполнен высокопрочным самосмазывающимся политетрафторэтиленом из углеродного волокна. Выходное отверстие оснащено прецизионным фильтром, предоставляющим пользователям высококачественный источник газовой смеси с давлением 5,5 МПа, отвечающий их требованиям использования.
2. Проектирование, производство и проверка компрессоров смешанного газа соответствуют следующим стандартам.
JB/T9105-1999 Технические характеристики больших поршневых компрессоров.
SH/T3143-15012 Технический регламент по нефтехимическим поршневым компрессорам GB/T4980-15003 Измерение шума и звука объемных компрессоров GB/T15487-1995 Метод измерения расхода объемных компрессоров
JB/T7240-1994 Технические условия для основных компонентов поршневых компрессоров общего назначения GB/T7777-15003 Измерение и оценка механической вибрации поршневых компрессоров GB150-1998 Стальные сосуды под давлением
GB151-1999 Стальные кожухотрубные теплообменники
JB4730-1994 Неразрушающий контроль сосудов под давлением
TSG 21-15016 Правила технического надзора за безопасностью сосудов под давлением GB/T755-15000 Вращающиеся электрические машины. Номинальные характеристики и характеристики
GB3836.1-15000 Электрооборудование для взрывоопасных газовых сред, часть 1: Общие требования GB3836.2-15000 Электрооборудование для взрывоопасных газовых сред, часть 2: Взрывозащищенный тип «D» GB50058-1992 Нормы проектирования электрооборудования во взрывоопасных и пожароопасных средах GBJ93-1986 Строительные и приемочные спецификации для промышленных предприятий Автоматизация приборостроения SH/T3019-15016 Спецификация на проектирование КИП и трубопроводов нефтехимической промышленности HG/T150615-15009 Фланцы стальных труб для нефтехимической промышленности
Вывеска GB/T13306-1991
3. Технические требования к компрессорам газовых смесей.
3.1 Основные требования к процессу
Сжимаемая среда: газовая смесь (65 % водорода). Производительность одного компрессора по газу:
Давление всасывания компрессора: 0,5 МПа Давление нагнетания компрессора: 5,5 МПа Способ охлаждения: водяное охлаждение открытого типа. Температура всасывания компрессора: ≤ 40 ℃.
Режим управления компрессором: ручной/автоматический запуск, автоматическое отключение при неисправности,
и ручная разгрузка.
3.2 Условия использования
Температура окружающей среды: -10C~+45C. Форма установки: установка под открытым небом.
Электропитание: 220В/50Гц, 380В/50Гц.
4 Технические параметры компрессорной установки
Основные производительности параметры
1 | Модель | МВ-6/5-55 |
2 | структурный стиль | Тип М, двухколонный, четырехступенчатое сжатие |
3 | Номинальный объемный расход | 6м 3/мин |
4 | Давление вдоха (манометрическое давление) | 0,5 МПа |
5 | Номинальное давление выхлопных газов (манометрическое давление) | 5,5 МПа |
6 | вытеснение газа | 2100м³/ч |
7 | Температура всасывания | ≤40 ℃ |
8 | Температура передачи газа | Температура газовой смеси на выходе после охлаждения не должна превышать температуру окружающей среды на 10 ℃ |
9 | Сжатая среда | Газовая смесь (65% H2) |
10 | Тип охлаждения | Открытое водяное охлаждение |
11 | Метод смазки | Цилиндр и набивка без масляной смазки; Шатун коленчатого вала , и крейцкопф смазываются масляными насосами.。 |
12 | Уровень мощности шума | ≤85 дБ(А) |
13 | температура смазочного масла | ≤70 ℃ |
14 | Общее потребление смазочное масло | ≤100 г /ч |
15 | Скорость компрессора | 740об/мин |
16 | Оснащен мощностью | двигатель взрывозащищенный YB3-315L1-8 280кВт IP55 740 об/мин 380 В переменного тока/50 Гц B3 d Ⅱ BT4 |
17 | Уровень вибрации | ≤28,0 |
18 | Способ вождения | Муфта прямой передачи |
19 | Способ запуска основного мотор | Мягкий старт |
150 | Методы обнаружения и контроля | Обнаружение датчика, полностью автоматическое управление ПЛК |
21 | Общий размер компрессор(Д*Ш*В) | 6500 × 2800 × 2200 мм （ На основе фактического рисунки ） |
22 | Общий вес самолета | ～ 8500кг |
23 | Тип установки | Интегрированный установки тип |
24 | Срок службы компрессора | Более 25 лет |
4.2 Основные рабочие параметры
НЕТ. | Протестированный предмет | Инструменты мониторинга | Единица | Номинальные параметры | Отображение точек |
1 | Номинальный объемный расход | Расходомер | м 3/мин | 6 |
|
2 | Давление на впуске | давление передатчик | МПа | 0.5 | Текстовый дисплей |
3 | Сигнализация высокого конечного давления выхлопных газов и отключения | датчик давления | МПа | ≥5,75 | Датчик давления, управление ПЛК Текстовый дисплей |
4 | Сигнализация и отключение при высокой температуре выхлопных газов при все уровни | датчик температуры | ℃ | ≥150 | Управление ПЛК Текстовый дисплей |
5 | Аварийный сигнал о высокой температуре компрессорного масла и отключение | датчик температуры | ℃ | ≥70 | Управление ПЛК Текстовый дисплей |
6 | Компрессорное рабочее масло давление | давление передатчик | МПа | 0.2～0.5 | ПЛК -управление Текстовый дисплей |
7 | Предупреждение о низком давлении масла в компрессоре и shutdown | датчик давления | МПа | ＜0.15 | Управление ПЛК Текстовый дисплей |
10 | Рабочее воды компрессора давление | датчик давления | МПа | 0.1～0.4 | Управление ПЛК Текстовый дисплей |
11 | Предупреждение о низком давлении воды в компрессоре и shutdown | датчик давления | МПа | ＜0.1 | Управление ПЛК Текстовый дисплей |
12 | перегрузка двигателя |
|
| Предупреждение и shutdown | ПЛК -управление Текстовый дисплей |
13 | Компрессор запущен. вручную/автоматически, с автоматическим отключением по избыточному давлению |
|
|
| Управление ПЛК Текстовый дисплей |
4.4 параметры двигателя
4.4.1 Основные параметры двигателя
модель | YB3-315L1-6 |
власть | 280кВт |
Скорость вращения | 740об/мин |
власть | 380В |
частота | 50 Гц |
Способ установки | горизонтальный |
степень защиты | IP55 |
Уровень взрывозащиты | д Ⅱ BT4 |
4.5 Параметры двигателя
（ 1） .Параметры двигателя масляной форсунки
Модель | Y100L1- 4-Й |
Власть | 2,2 кВт |
rotation | 1420об/мин |
Напряжение | 380В |
частота | 50 Гц |
Тип установки | Б3 |
степень защиты | IP55 |
4 Основная конструкция компрессора
4.1 Общая компоновка компрессора смешанного газа
В общей конструкции установки принята комплексная конструкция, все оборудование установлено на подъёмниках, полностью учитывая удобство эксплуатации и обслуживания,
с разумной общей планировкой. Основное оборудование, входящее в состав водородной компрессорной установки, включает в себя: водородный компрессор, взрывозащищенный двигатель, систему охлаждения, систему смазки, выпускные и впускные клапаны и фильтры, систему азотного уплотнения, систему индикации приборов, систему защитного отключения и компоненты первичного контроля. Шкаф управления ПЛК компрессорной установки невзрывобезопасен и устанавливается потребителями во невзрывозащищенных помещениях.
4.2 Введение в производительность компрессора смешанного газа
Водородный компрессорный агрегат серии М, смонтированный на подставке, приводится в движение взрывозащищенным электродвигателем через муфту, а затем подключается к каждой ступени компрессора через систему трубопроводов, образуя потенциальную энергию преобразования электрической энергии в кинетическую энергию газа; Система охлаждения гарантирует, что выхлоп каждой ступени компрессора может хорошо охлаждаться в охладителе, а блок цилиндров также может отводить часть тепла за счет потока охлаждающей воды, тем самым гарантируя, что рабочая температура каждого рабочего компонента не будет слишком высокой и не будет вызвано преждевременное повреждение; Система смазки является важным компонентом, обеспечивающим длительную, эффективную и надежную работу компрессора, и играет решающую роль в работе компрессора; Каждый уровень и независимый блок давления компрессора оснащены предохранительными клапанами, которые являются важными компонентами компрессора и могут эффективно предотвращать аварии в системе сжатого газа во время работы; Система управления ПЛК может обеспечить автоматический запуск компрессора (первый запуск должен быть ручным), автоматическую остановку и сброс загрязняющих веществ вручную, что делает эксплуатацию компрессора удобной; Все оборудование интегрировано на салазках, образуя полноценную компрессорную станцию, смонтированную на салазках.
4.3 Введение в характеристики компрессоров смешанного газа
4.3.1 Компрессор серии M представляет собой продукт, независимо разработанный и спроектированный нашей компанией. Водородный компрессор этой серии выполнен в типе М и имеет двухкамерное заполнение азотом. Он имеет компактную конструкцию, небольшой пусковой момент, хороший баланс сил инерции, небольшую механическую вибрацию, высокую надежность, высокую степень автоматизации, мало уязвимых частей, низкий уровень шума, а также простоту эксплуатации и обслуживания. Компрессор имеет
срок службы более 25 лет。
4.3.2 Различные цилиндры и охладители компрессора используют технологию охлаждения открытой водой.
4.3.3 Все клапаны, поршневые кольца и набивка компрессора являются продукцией известных отечественных брендов, а срок службы уязвимых деталей может достигать более 6000 часов.
4.3.4 Охладители на всех уровнях компрессора опорожняются вручную, что делает эксплуатацию простой и удобной.
4.3.5 В компрессоре используется ПЛК Siemens, который автоматически контролирует различные параметры производительности компрессора с высокой степенью автоматизации, а также улучшенными и надежными характеристиками.
4.3.6. Компрессор и двигатель приводятся в движение напрямую через муфты, что обеспечивает высокую эффективность трансмиссии, а также стабильную и надежную трансмиссию.
4.3.7 Каждая ступень компрессора оборудована предохранительным клапаном, который открывается на разгрузку при превышении давления предельного значения, обеспечивая безопасную работу системы.
