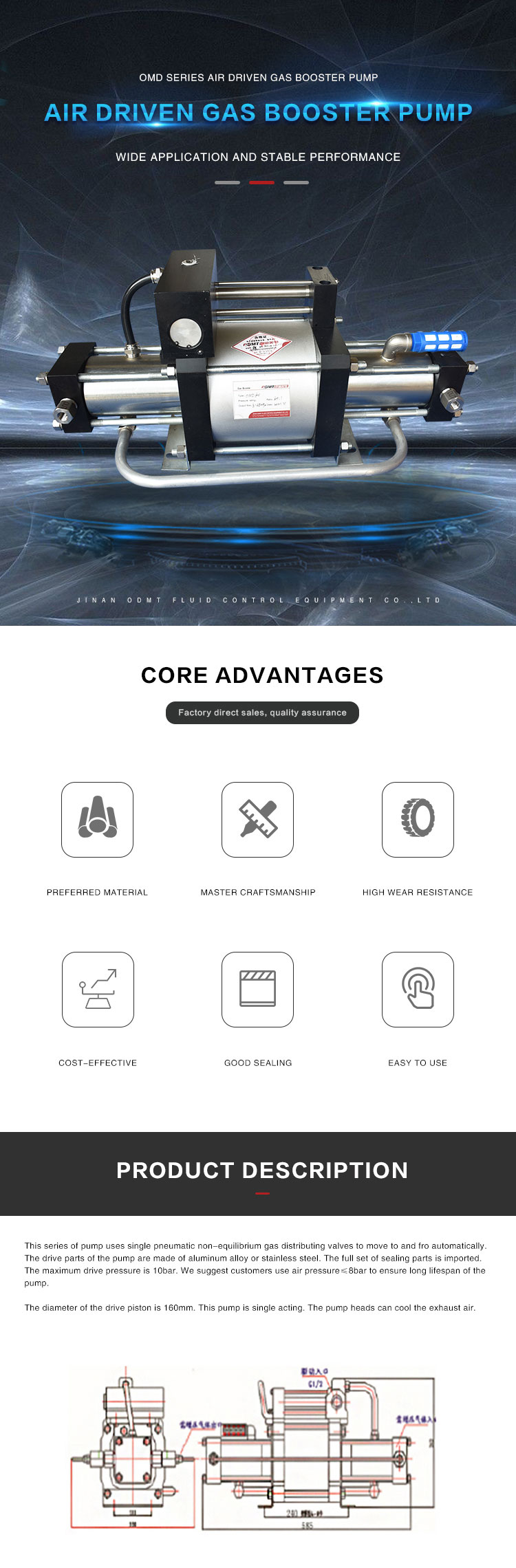

Эта серия насосов одноступенчатая. Для достижения необходимого давления входной газ должен быть предварительно повышен до некоторой степени. Давление предварительного добавления отличается в зависимости от необходимого максимального давления. Максимальное давление может достигать 80 МПа. Способ реверса для серии OMD такой же, как и для серии OMA, но серия OMD имеет двойные головки насоса, разработанные на основе серии OMA. Насос изготовлен из алюминиевого сплава и нержавеющей стали. Диаметр приводного поршня составляет 160 мм, давление приводного газа≤8 бар. Обе головки насоса могут охлаждать выхлопные газы. Трубопроводы, соединяющие два входа и два выхода, будут завершены в соответствии с требованиями клиентов еще до того, как они покинут завод.

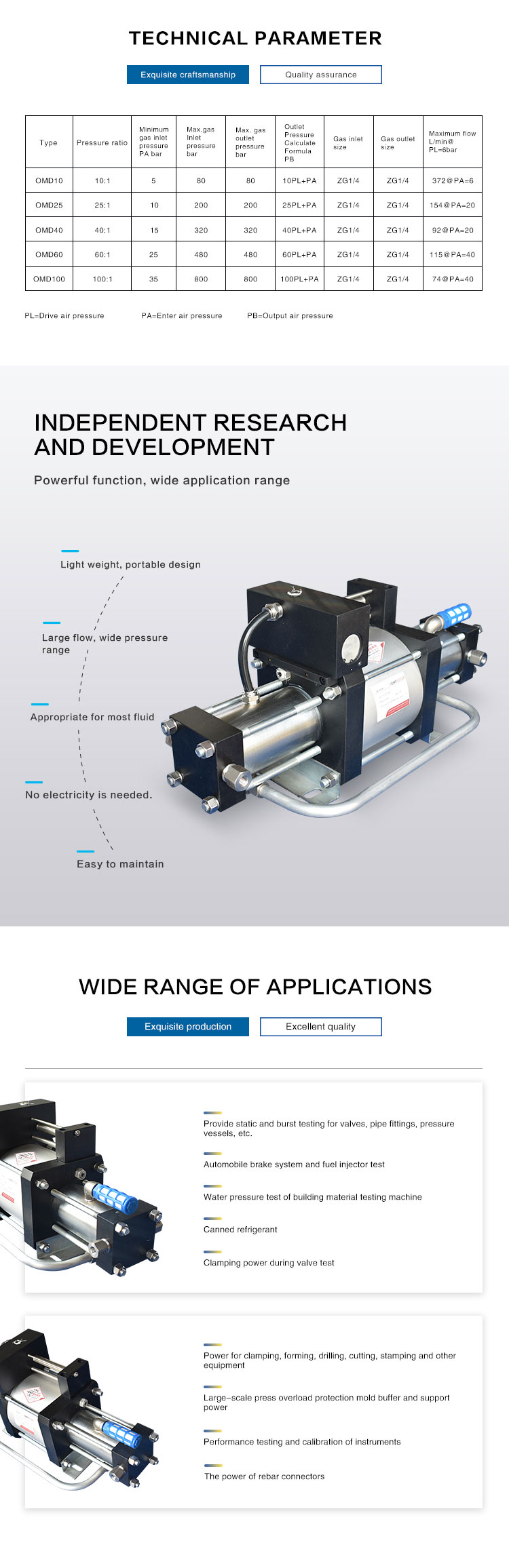

| Тип | Степень давления | Мин. газа на входе
Давление
PA (бар) | Макс. газа на входе
Давление
PA (бар) | Макс. Допустимое
давление на выходе
PB (бар) | Формула выходного давления
расчета
PB | Вход газа | Выход газа | Макс. Расход Ln/мин
при PL=6 бар |
| ОМД10 | 10:1 | 5 бар | 80 бар | 80 бар | 10PL+PA | ЗГ1/4 | ЗГ1/4 | 372@ПА=6 |
| ОМД25 | 25:1 | 10 бар | 200бар | 200бар | 25ПЛ+ПА | ЗГ1/4 | ЗГ1/4 | 154@ПА=20 |
| ОМД40 | 40:1 | 15 бар | 320бар | 320бар | 40PL+PA | ЗГ1/4 | ЗГ1/4 | 92@ПА=20 |
| ОМД60 | 60:1 | 25 бар | 480бар | 480бар | 60ПЛ+ПА | ЗГ1/4 | ЗГ1/4 | 115@ПА=40 |
| ОМД100 | 100:1 | 35 бар | 800бар | 800бар | 100PL+PA | ЗГ1/4 | ЗГ1/4 | 74@ПА=40 |
PL=давление привода PA=давление газа на входе PB=давление газа на выходе
