I.Введение

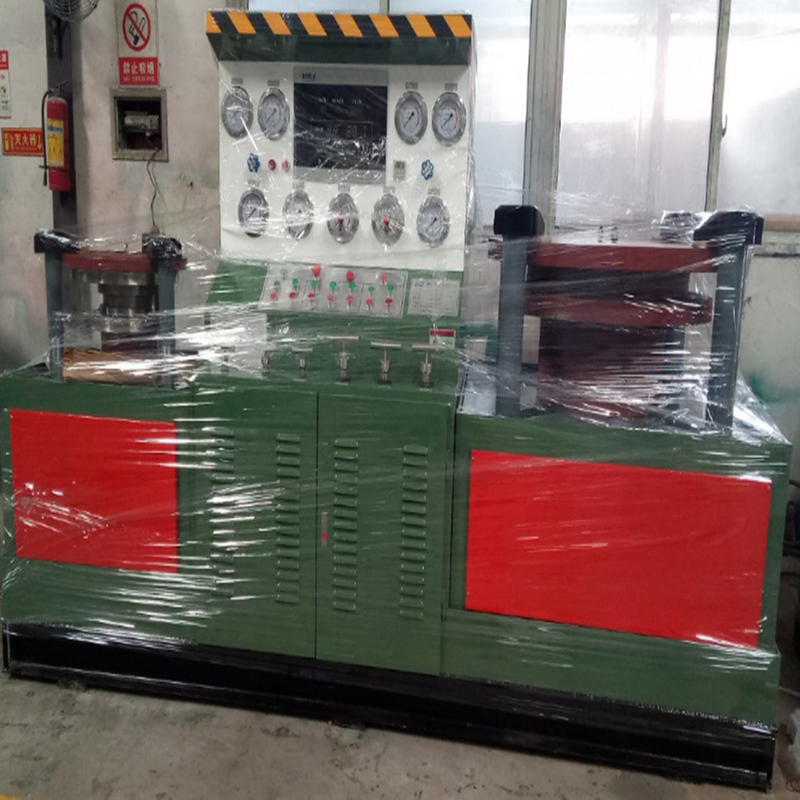

Стенд для испытания гидравлических дроссельных заслонок типа YFJ-D600 основан на многолетнем опыте производства оборудования для испытаний клапанов в строгом соответствии с системой управления качеством ISO9001 для управления и производства. Продукты соответствуют GB/T13927-2008 «Универсальное испытание клапана под давлением», GB/T26480-2011 «Испытание и проверка клапана», а также американскому стандарту AP1598 и другим соответствующим стандартам.
Наш испытательный стенд для гидравлических дроссельных заслонок, сочетающий в себе гидравлические, механические, электрические и циклы хранения рабочей среды, обладает преимуществами разумной структуры, идеальной функции, стабильной работы, высокой степени автоматизации, широко используется с прямым фланцем или зажимом дроссельной заслонки номинального диаметра DN50-600 мм, уплотнением, прочностью и другими эксплуатационными испытаниями. Является ли производство клапанов, нефть и нефтехимия, природный газ, водоснабжение и дренаж, электростанции, станции технического обслуживания клапанов и другие промышленные предприятия самым идеальным оборудованием для испытаний и испытаний клапанов.
II. Испытательный стенд дроссельной заслонки. Структура и принцип работы.
1. Испытательный стенд гидравлического дроссельного клапана состоит из гидравлической системы, электрической системы управления, системы устройства подачи давления водяного насоса высокого и низкого давления, системы давления масла, системы измерения давления воды, системы регулирующего клапана, системы зажимного рабочего стола и резервуара для хранения гидравлической среды с циркуляционной водой. Процесс и результаты испытаний соответствуют соответствующим нормам и требованиям.
2. Испытательный стенд использует зажимной коготь для непосредственного зажима противоположной поверхности фланца дроссельной заслонки, а зажимной механизм приводится в действие непосредственно зажимным цилиндром зажимного захвата. Зажимной коготь может перемещаться вперед и назад в осевом направлении, не ограничиваясь толщиной. Радиальное движение состоит из масляного цилиндра и рычага для реализации радиального синхронного движения каждого зажимного захвата, а радиальный зажимной захват может перемещаться вперед и назад. Он не ограничен диаметром фланца дроссельной заслонки. Испытательный стенд подразделяется на однотипный и комбинированный тип в зависимости от технических характеристик арматуры, что позволяет обеспечить дроссельные затворы различных размеров и диаметров, межфланцевые обратные клапаны, испытания на прочность и герметичность.
3. Водяной насос высокого давления питается от системы давления воздуха 4-7 бар и автоматически реверсируется с помощью реверсивного клапана с электрическим управлением, что позволяет водяному насосу высокого давления автоматически совершать возвратно-поступательное движение. Обратный клапан всасывания воды и обратный клапан выпуска воды взаимозаменяемы для непрерывной подачи давления на испытуемый клапан, чтобы соответствовать требованиям к давлению испытуемого клапана.
4. Он применим к фланцевому дроссельному клапану и межфланцевому дроссельному клапану. Тест на водяное уплотнение высокого давления в 1,1 раза больше номинального давления, испытание водяного уплотнения высокого давления в 1,5 раза номинального давления, испытание воздушного уплотнения низкого давления 4-7 бар.
5. Рабочий процесс: в соответствии с номинальным диаметром и давлением дроссельной заслонки отрегулируйте давление масляного цилиндра (см. таблицу сравнения давлений) - сожмите заготовку - откройте насос низкого уровня воды для быстрого впрыска воды - откройте водяной насос высокого давления - удерживайте манометр - отпустите и выполните сброс.
6. Установлена функция блокировки цилиндра давления и среднего давления: при наличии давления в камере испытательного клапана цилиндр давления не может быть освобожден. Он играет защитную роль в случае ошибки в работе.
7. Гидравлическая система оснащена охлаждающим вентилятором.
8.Все верхние и нижние уплотнительные головки изготавливаются покупателем.
9.Заявитель должен предоставить противоизносное гидравлическое масло марки 46 #, кабель и источник воздуха с давлением 4–7 бар.
