1. Модуль станции подготовки
Модуль станции подготовки включает в себя охладитель воды, резервуар для холодной воды, резервуар для охлаждения, газожидкостный бустерный насос для CO2 и т. д. Основная функция станции подготовки — сжижение CO2 в газовом баллоне и обеспечение жидкого состояния CO2 при низкой температуре. Затем давление повышается с помощью подкачивающего насоса.
Оборудование занимает площадь около 2,4*2,1*1,75 метра.
Мощность оборудования: 10кВт
Расход газа: 1м3/мин сжатого воздуха.
Расчетное сопротивление давлению: 12 МПа до повысительного насоса и 45 МПа после повысительного насоса.

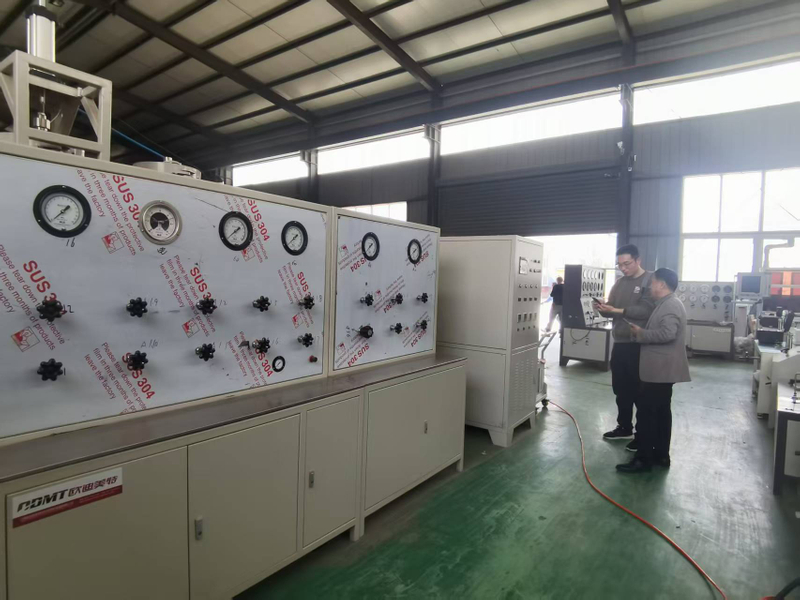

2. Модуль экстракции и разделения.
Модуль экстракции и разделения включает в себя экстракционный реактор, сепарационный резервуар, бак для нагревательной воды, блок управления оборудованием, регулирующий клапан, манометр и т. д. Основная функция модуля экстракции и разделения — нагрев CO2 до сверхкритического состояния и создание в нем давления. Сырье извлекается путем длительного погружения в сверхкритический CO2 в реакторе. Извлеченный CO2 поступает в сепарационный резервуар, а экстрагированная эссенция отделяется от CO2 за счет изменения давления и температуры. Таким образом, добыча сырья завершена.
Оборудование занимает площадь около: 3,6 (2,8 оборудования + 0,8 лестницы) * 1,75 * 3 метра.
(4 метра при взятом стволе) Мощность оборудования: 38кВт.
Расход газа: 1,5м3/мин сжатого воздуха.
Расчетное давление реактора: 45МПа.
Расчетное сопротивление давлению сепарационной емкости: 32МПа.
3. Модуль электрошкафа управления.
Модуль электрического шкафа управления, общий контроль температуры оборудования, интеграция сбора давления и полный контроль выключателя питания.
Управление пуском и остановкой подкачивающего насоса и т. д. Шкаф электроуправления является основным источником питания оборудования, а шкаф электроуправления разделен на модуль станции подготовки.
и модуль экстракции и разделения.
Оборудование занимает площадь около: 0,8*1,25*1,85 метра.
Электропитание шкафа управления: 52кВт
Расход газа: Расход газа в электрошкафу отсутствует.
Максимальная общая потребляемая мощность оборудования составляет 52 кВт, а максимальный общий расход сжатого воздуха — 2,5 м3/мин.
Максимальное рабочее давление оборудования составляет 42МПа, экстракционная среда CO2 предоставляется заказчиком.
