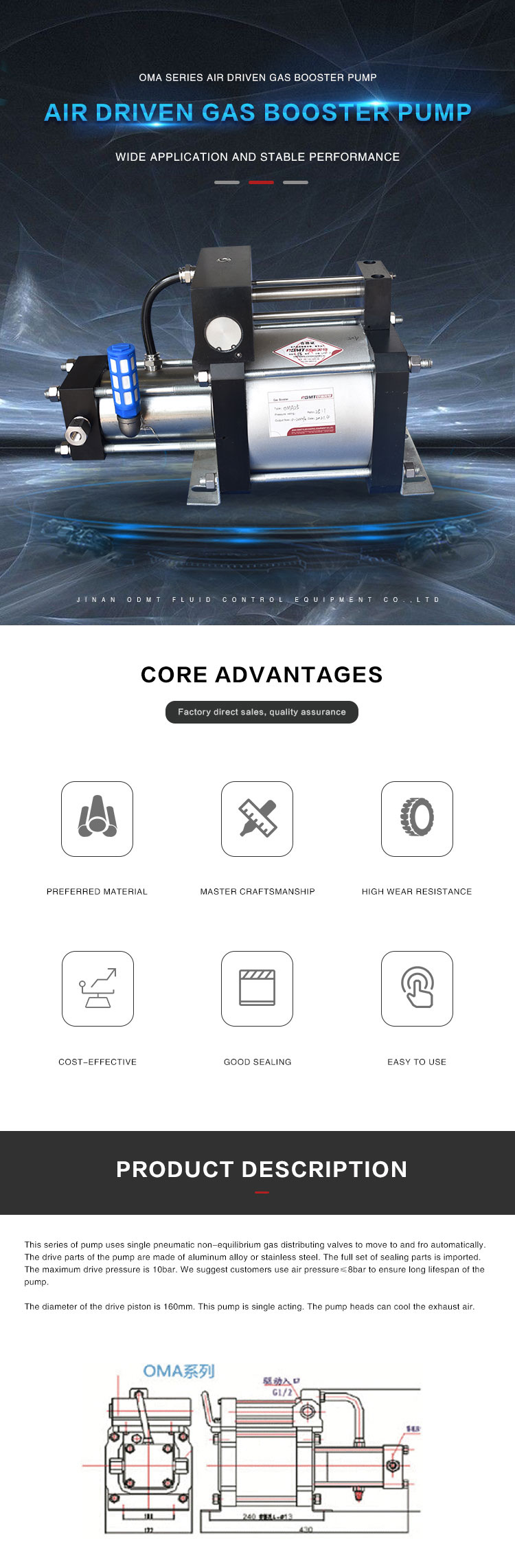

В этой серии насосов используются одиночные пневматические неравновесные газораспределительные клапаны для автоматического перемещения вперед и назад. Приводные части насоса изготовлены из алюминиевого сплава или нержавеющей стали. Полный комплект уплотнительных деталей импортный. Максимальное давление привода составляет 10 бар. Мы предлагаем клиентам использовать давление воздуха не более 8 бар, чтобы обеспечить длительный срок службы насоса.
Диаметр приводного поршня 160мм. Этот насос одностороннего действия. Головки насоса могут охлаждать отработанный воздух.

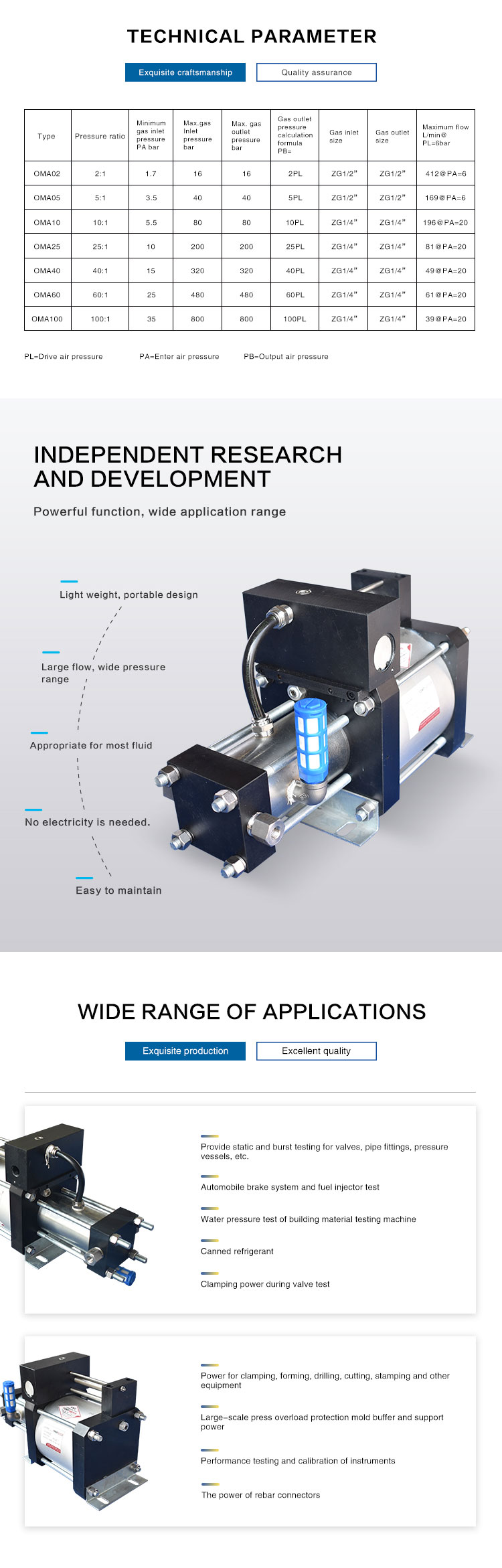

| Тип | Степень давления | Мин. Давление газа на входе
PA
(бар) | Макс. Давление газа на входе
PA
(бар) | Макс. Допустимое
давление на выходе
PB (бар) | Формула выходного давления
расчета
PB | Вход газа | Выход газа | Макс. Расход Ln/мин
при PL=6 бар |
| ОМА02 | 2:1 | 1,7 бар | 16 бар | 16 бар | 2PL | ЗГ1/2 | ЗГ1/2 | 412@ПА=6 |
| ОМА05 | 5:1 | 3,5 бар | 40бар | 40бар | 5PL | ЗГ1/2 | ЗГ1/2 | 169@ПА=6 |
| ОМА10 | 10:1 | 5,5 бар | 80бар | 80бар | 10PL | ЗГ1/4 | ЗГ1/4 | 196@ПА=6 |
| ОМА25 | 25:1 | 10 бар | 200бар | 200бар | 25PL | ЗГ1/4 | ЗГ1/4 | 81@ПА=6 |
| ОМА40 | 40:1 | 15 бар | 320бар | 320бар | 40PL | ЗГ1/4 | ЗГ1/4 | 49@ПА=6 |
| ОМА60 | 60:1 | 25 бар | 480бар | 480бар | 60PL | ЗГ1/4 | ЗГ1/4 | 61@ПА=6 |
| ОМА100 | 100:1 | 35 бар | 800бар | 800бар | 100PL | ЗГ1/4 | ЗГ1/4 | 39@ПА=6 |
PL=давление привода PA=давление газа на входе PB=давление газа на выходе
