Введение продукта

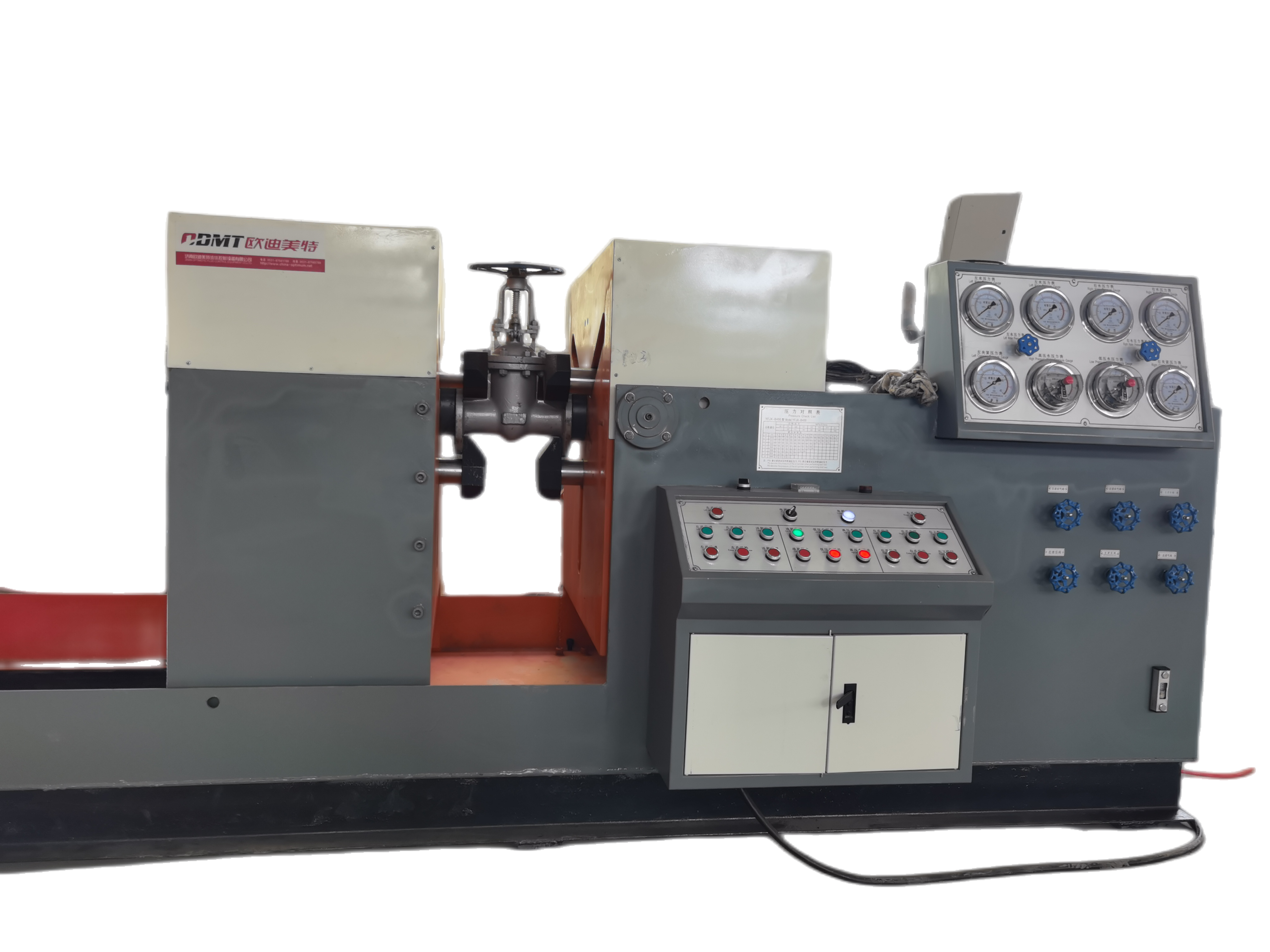

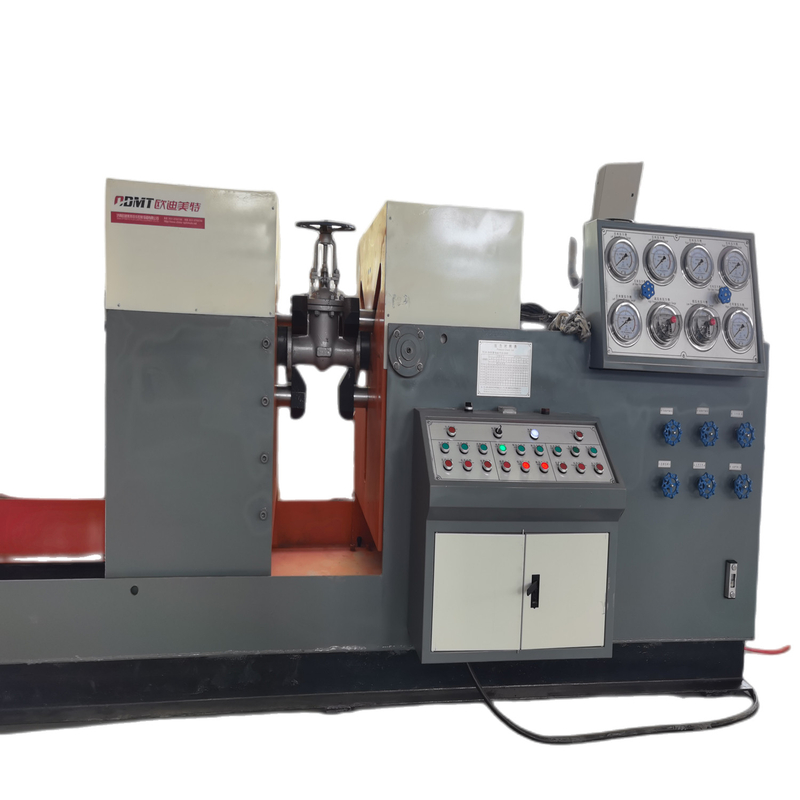

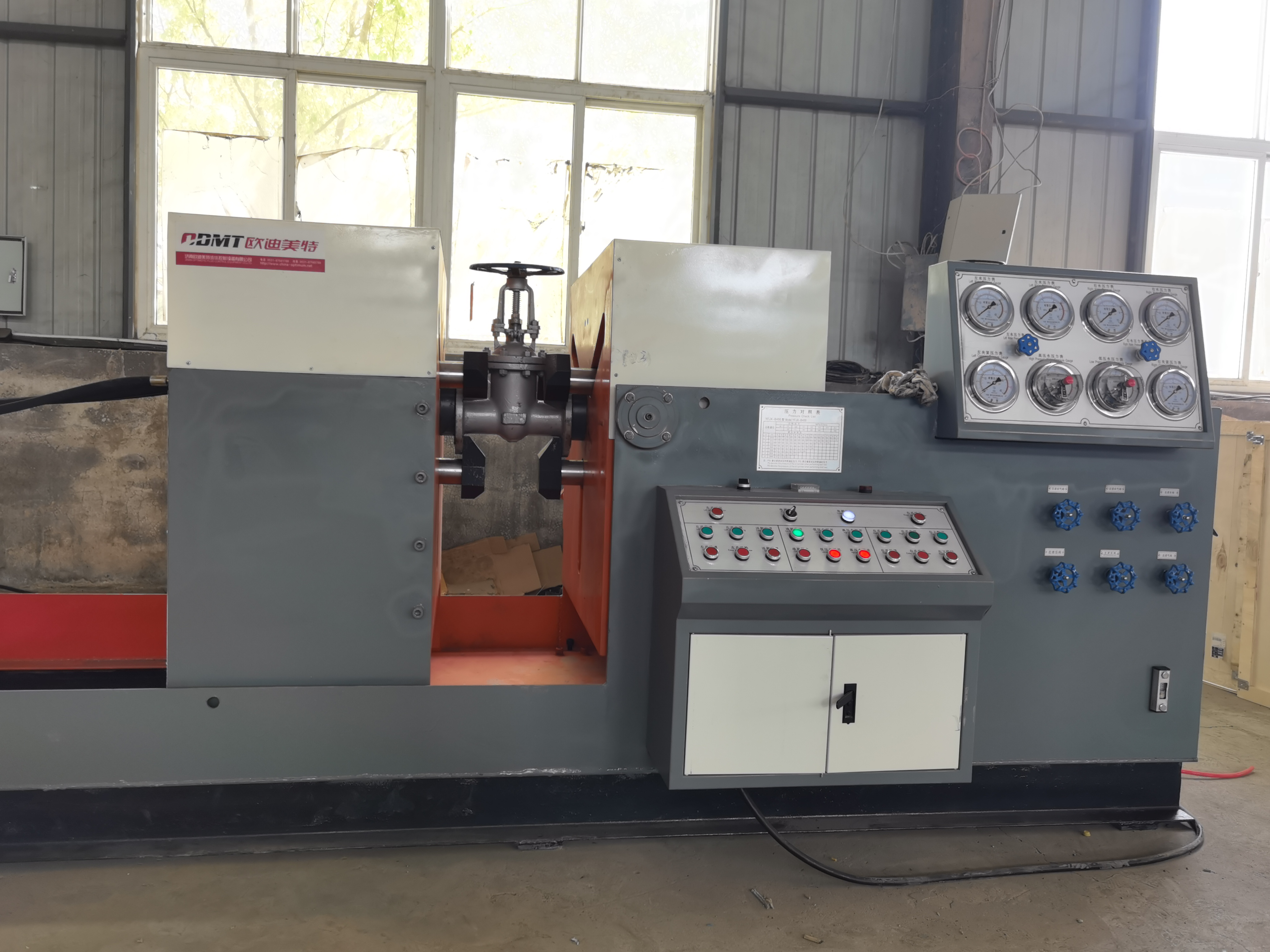

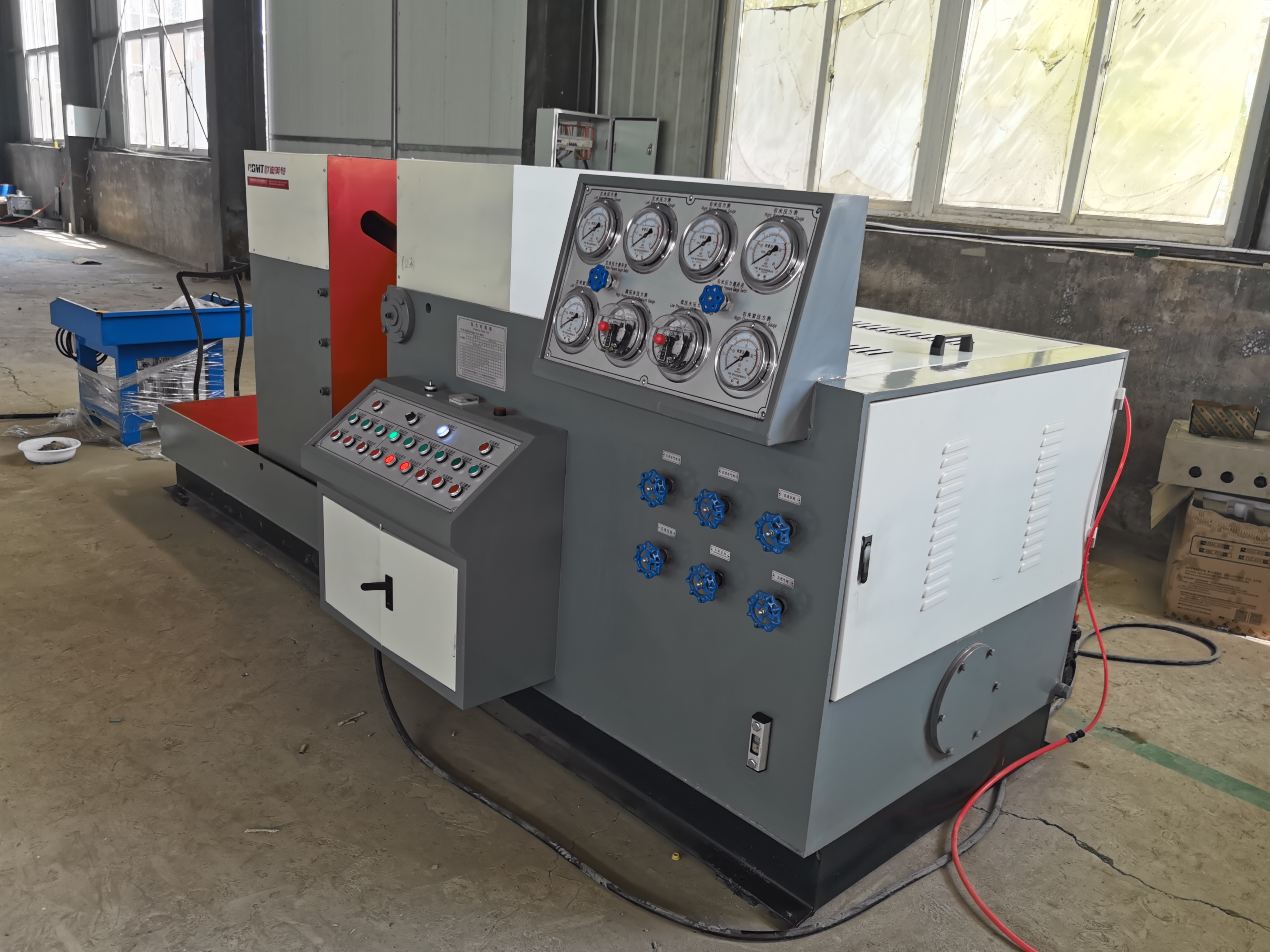

Стенд для испытания гидравлических клапанов MHV-B300-S основан на многолетнем опыте нашей компании в производстве оборудования для испытаний клапанов, а управление и производство осуществляется в строгом соответствии с системой управления качеством ISO9001. Продукты соответствуют соответствующим стандартам, таким как GB/T13927-2008 «Общее испытание клапана под давлением», GB/T26480-2011 «Испытание и проверка клапана» и американский стандарт AP1598.
Стенд для испытания гидравлических клапанов объединяет гидравлическое, механическое, электрическое, а также хранилище и циркуляцию среды.
Он имеет такие преимущества, как разумная структура, идеальная функциональность, стабильная производительность и высокая степень
автоматизации. Он широко используется в высокоточных фланцевых клапанах номинальным диаметром DN50-300 мм. Это наиболее
идеальное оборудование для испытаний и испытаний клапанов для промышленных предприятий, таких как производство клапанов, нефтяная и
нефтехимическая промышленность, природный газ, водоснабжение и водоотведение, электростанции и обслуживание клапанов.
станции.
Основные технические параметры
1. Тип испытательного клапана: проходная фланцевая задвижка, шаровой кран, проходной клапан, обратный клапан.

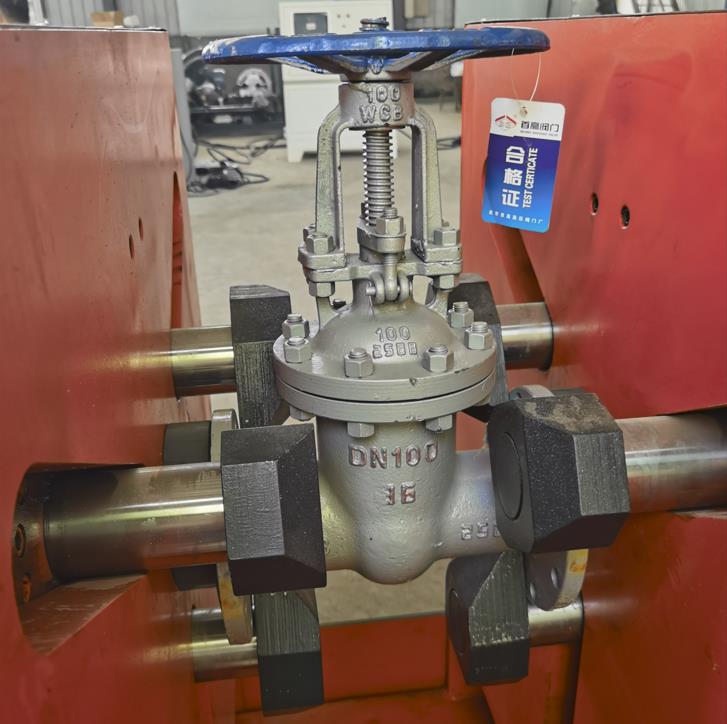

2. Метод зажима: зажимные губки зажимают заднюю часть фланца, при этом на
корпус клапана не оказывается внешней силы.
3. Способ уплотнения клапана и глухой пластины: уплотнительное кольцо на торцевой поверхности, которое позволяет отслеживать положение утечки.
4. Испытательная среда под давлением: вода или газ низкого давления 4-7 бар (воздух или азот).
5. Завершенные тестовые задания: испытание корпуса под номинальным давлением в 1,5 раза, испытание на герметичность жидкости под высоким давлением в 1,1 раза
; Испытание на герметичность при низком давлении 4-7 бар.
6. Диапазон испытаний: DN50–300, см. таблицу диапазонов испытаний под давлением.
7. Длина конструкции испытательного клапана: 203-750 мм.
8. Диаметр фланца испытательного клапана: ∅190-520 мм.
9. Толщина фланца испытательного клапана: 20-83 мм.

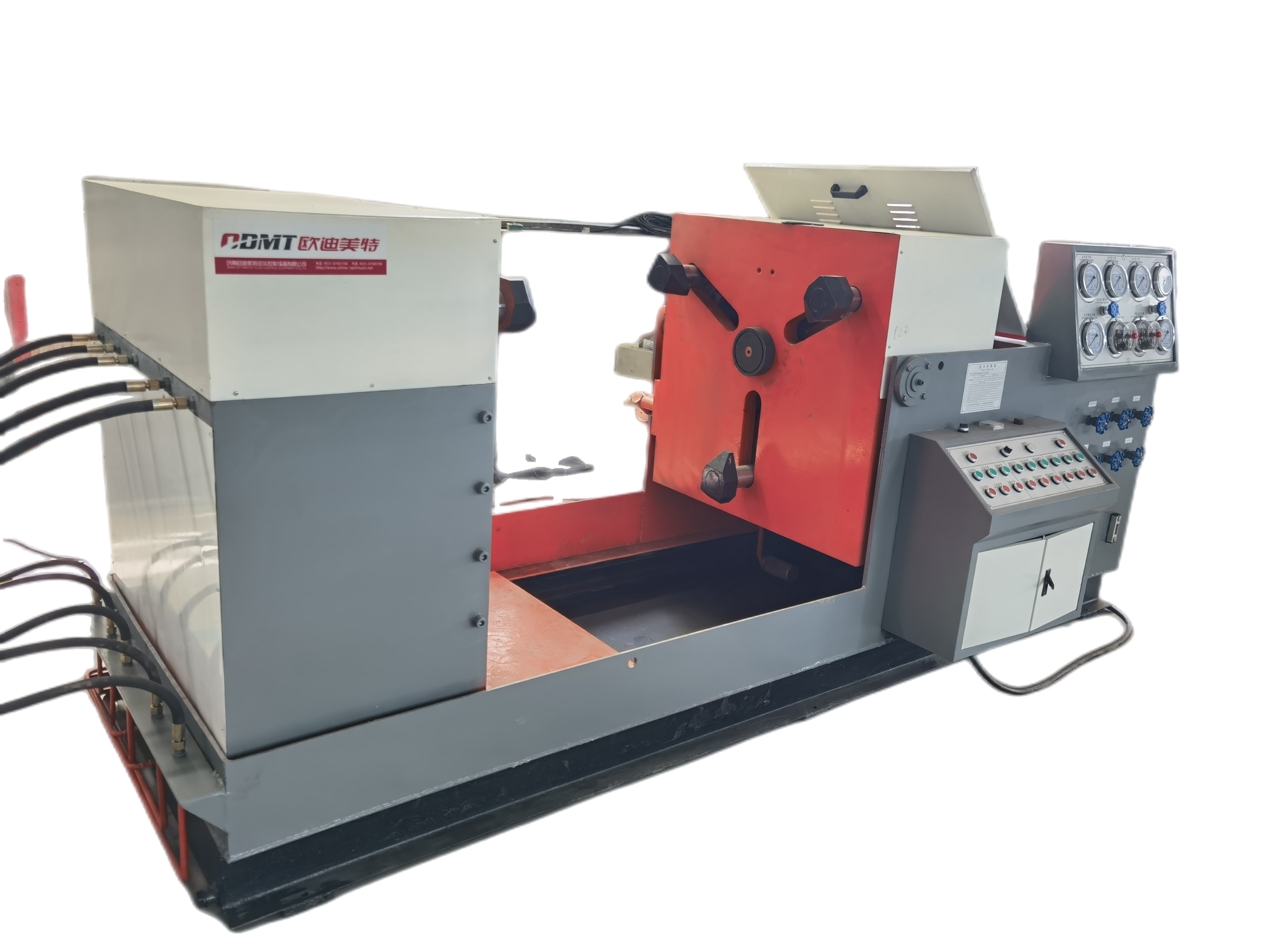

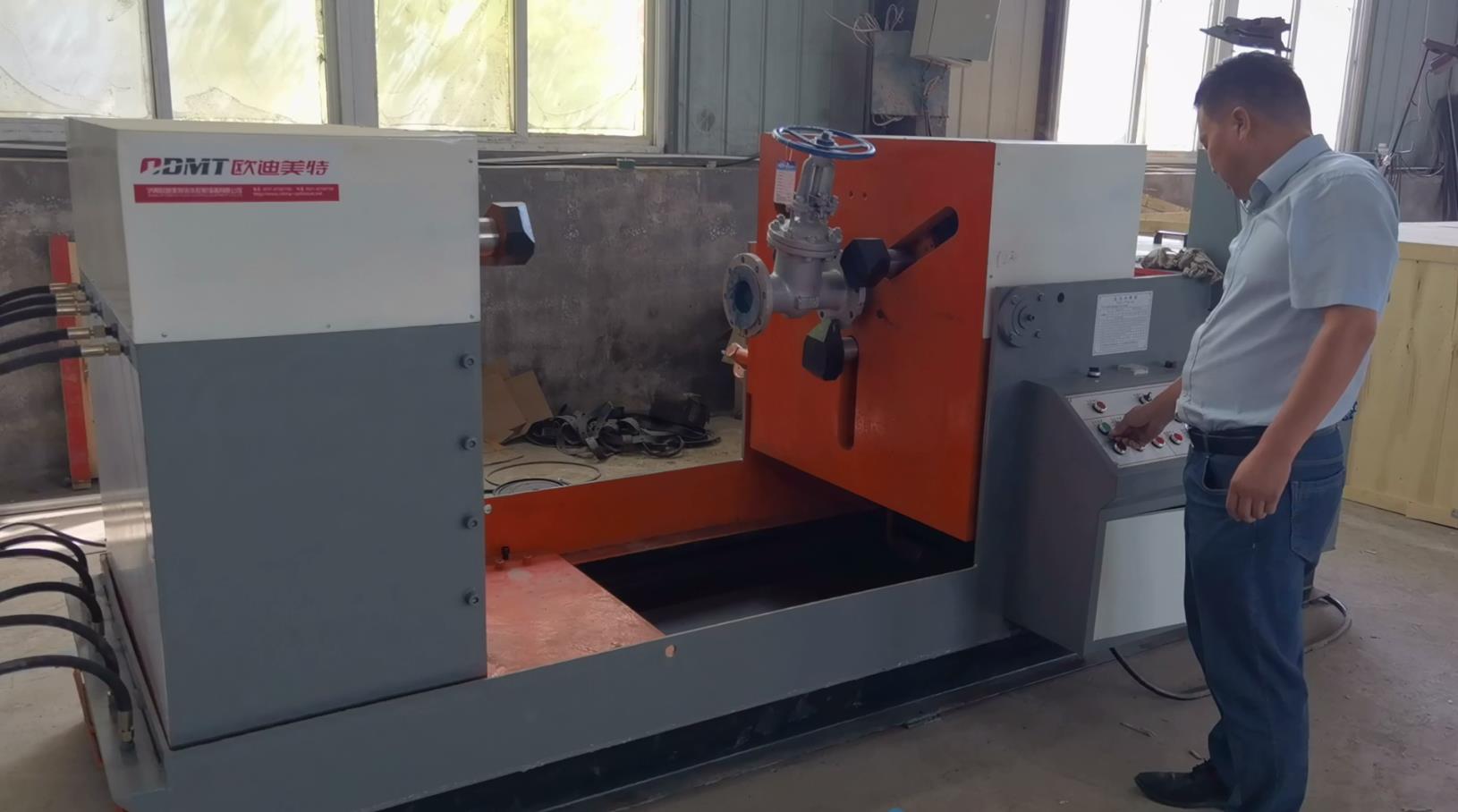

10. Правую рабочую пластину можно повернуть на 90°, а левую подвижную раму можно перемещать влево и вправо.
11. Расстояние между рабочими дисками: 250-1100 мм.
12. Левый и правый зажимные цилиндры: 3X∅140 мм.
13. Максимальная сила зажима: 100 тонн.
14. В качестве программного обеспечения для сбора данных используется программа LABVEIW, датчик давления использует немецкий IFM, а
карта сбора данных использует американский NI.
Диапазон испытаний под давлением
соответствует DN50-300, прямая фланцевая задвижка, шаровой кран, шаровой клапан, обратный клапан
| Номинальный диаметр | Номинальное давление | Испытательное давление |
| Ду50-80 | 1,6-25,0 МПа | 1,6-40 МПа |
| Ду100 | 1,6-25,0 МПа | 1,6-37,5 МПа |
| Ду150 | 1,6-20,0 МПа | 1,6-30,0 МПа |
| Ду200 | 1,6-10,0 МПа | 1,6-15,0 МПа |
| Ду250 | 1,6-10,0 МПа | 1,6-15,0 МПа |
| Ду300 | 1,6-6,4МПа | 1,6-9,6 МПа |
