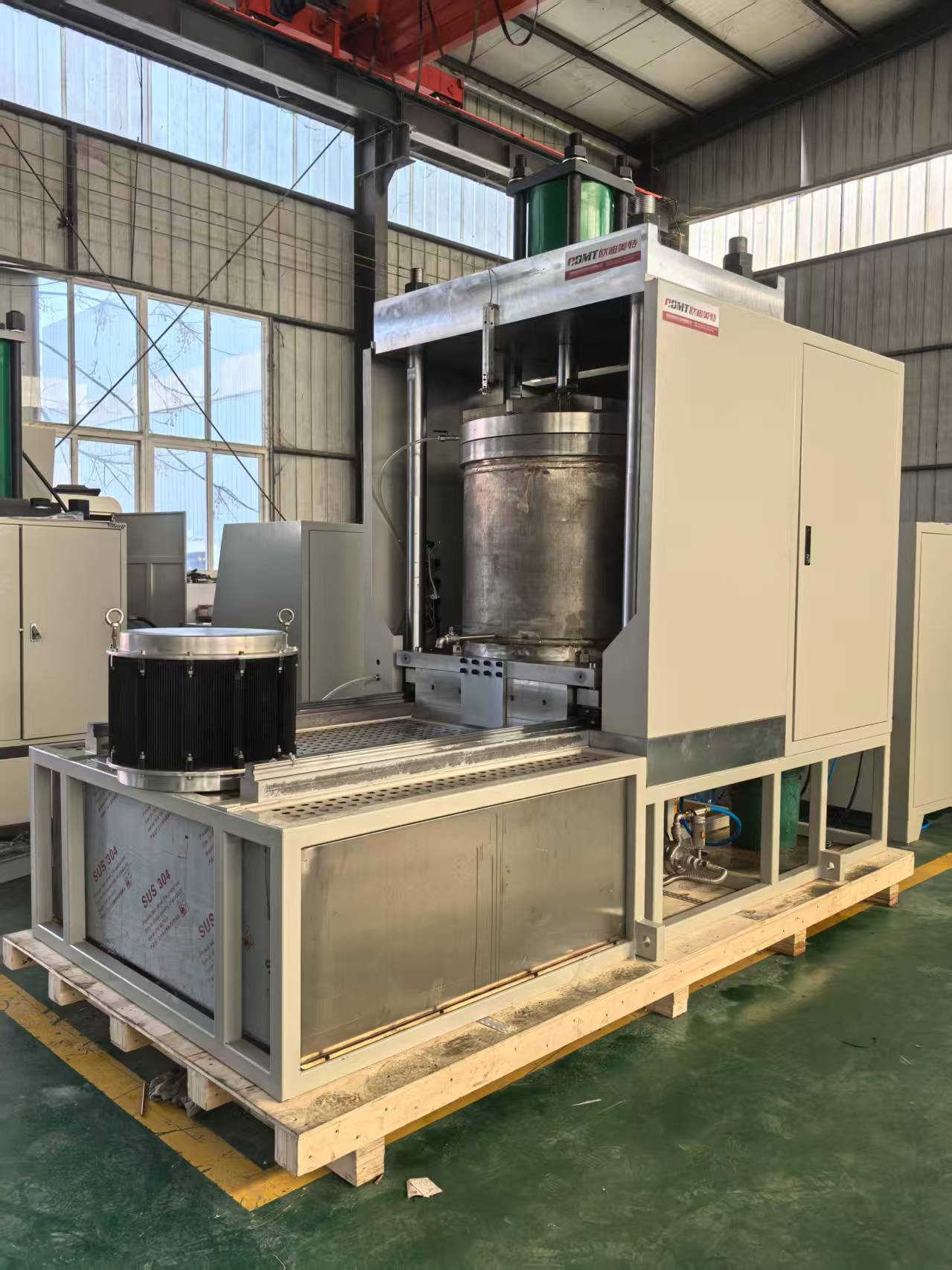

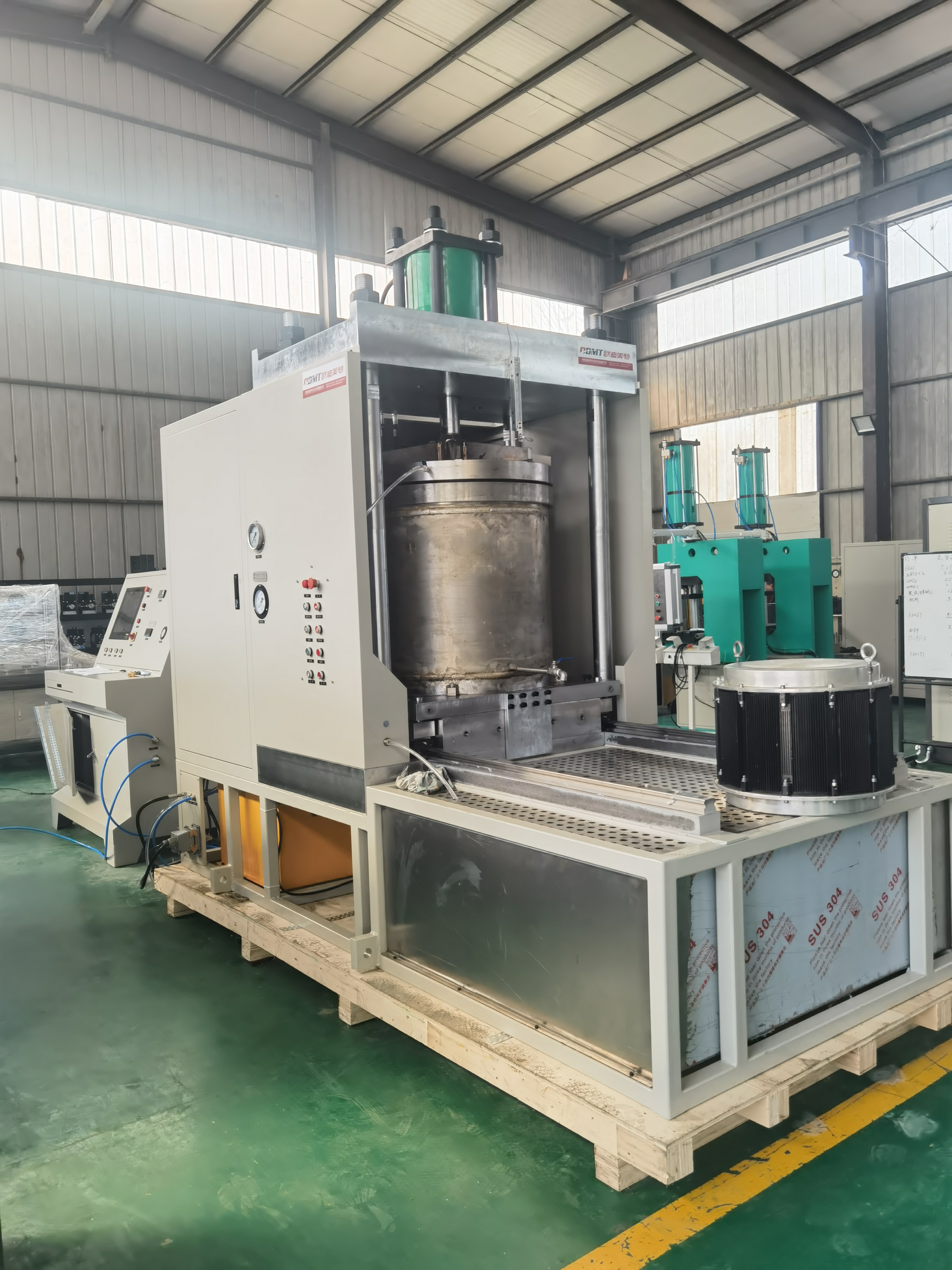

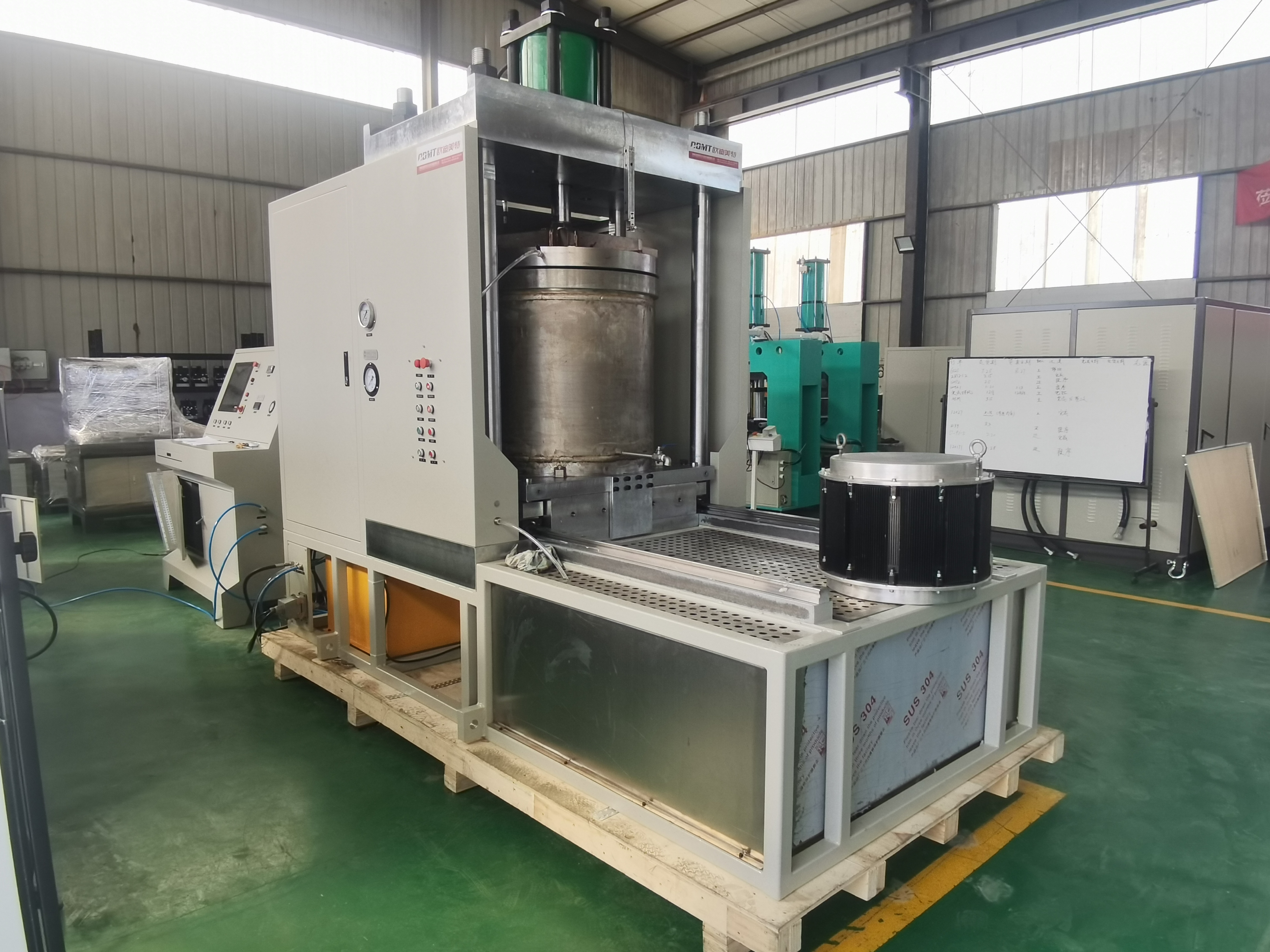

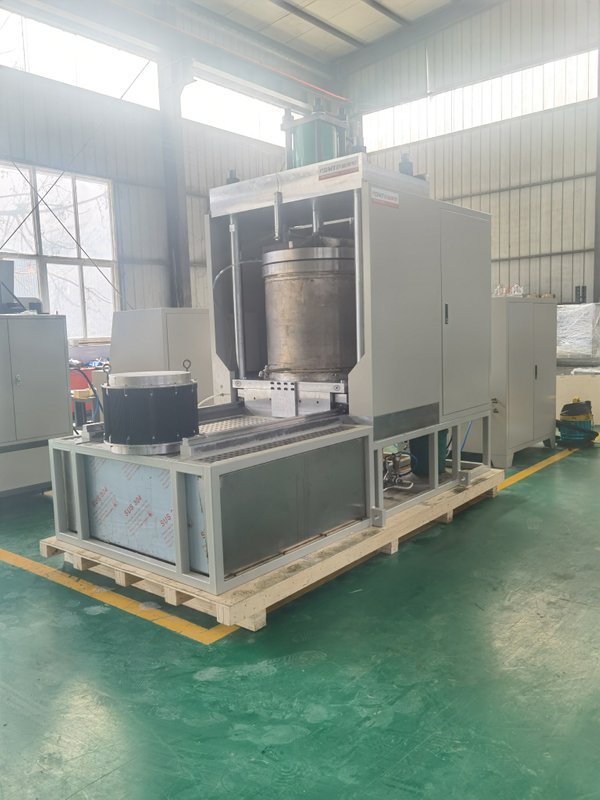

1. Принцип работы и области применения глубоководной машины для испытания под давлением воды (MLPS-EB-30/EC).
Машина для испытания под давлением глубоководной воды с компьютерным управлением MLPS-EB-30/EC представляет собой устройство для испытания под давлением газа и жидкости, которое выполняет испытание на герметичность заготовки посредством воды под давлением. Это устройство представляет собой новый тип устройства для испытания под давлением, разработанное нашей компанией на основе принципа работы устройства для повышения давления газа и жидкости, импортированного из-за границы и в сочетании с реальными условиями.
Области применения
• Морские научные исследования: используются для тестирования и проверки оборудования морского обнаружения, такого как глубоководные камеры, гидроакустическое оборудование и т. д.
• Добыча нефти и газа: используется для оценки долговечности и безопасности глубоководного бурового оборудования и трубопроводов в условиях высокого давления.
• Национальная оборона и вооруженные силы: используются для проверки работоспособности подводного оборудования и других подводных боевых средств в глубоководном положении.
2. Характеристики оборудования
В этом оборудовании в качестве источника привода используется сжатый воздух, а давление в рабочей среде создается с помощью газожидкостного подкачивающего насоса. Оборудование спроектировано с использованием разделенных модулей и в зависимости от назначения включает в себя две части: рабочий электрический шкаф управления и испытательный стенд испытательной станции. Оборудование имеет одну испытательную станцию, гидравлический зажим и испытание на удержание давления, а давление гидравлического зажима регулируется. Тест завершен, и тест не пройден. Обратная связь с датчиком давления оборудования, управление промышленным компьютером PLC+, регулируемое испытательное давление и время испытания могут быть установлены самостоятельно. Испытательное давление задается промышленным компьютером, а электрический пропорциональный клапан снижает давление, чтобы контролировать давление рабочего газа, а затем достигается необходимое испытательное давление для испытания на герметичность. Таким образом, он обладает характеристиками высокой степени автоматизации, регулируемым выходным давлением, простотой эксплуатации, надежностью работы и широким спектром применения.
3. Приложение
1. Используется для моделирования условий высокого давления испытательного образца в глубоководной среде для проверки и тестирования производительности и надежности глубоководных приборов при экстремальном давлении, включая испытания на герметичность внутреннего и внешнего давления.
2. Диапазон испытаний под давлением: внешнее давление 0,3-2 МПа/внутреннее давление 0,3-30 МПа.
3. Используется для испытаний на герметичность с использованием воды в качестве испытательной среды.
4. Технические параметры
Название оборудования: Гидравлическая испытательная машина с компьютерным управлением.
Модель: MLPS-EB-30/EC
Рабочее давление: 0,8 МПа
Экологические требования: 5℃≤ и ≤50℃.
Точность датчика: ±0,5% полной шкалы (включая нелинейность, повторяемость, гистерезис)
Система управления: ПЛК+интегрированная машина+промышленное управление+программное обеспечение управления
Тестовая среда: чистая вода.
Максимальное выходное давление: давление воды 30 МПа.
Габариты: Электрический шкаф управления 1300*1200*1600 (длина*ширина*высота)
Ящик испытательный 3000*1400*2750 (длина*ширина*высота)
