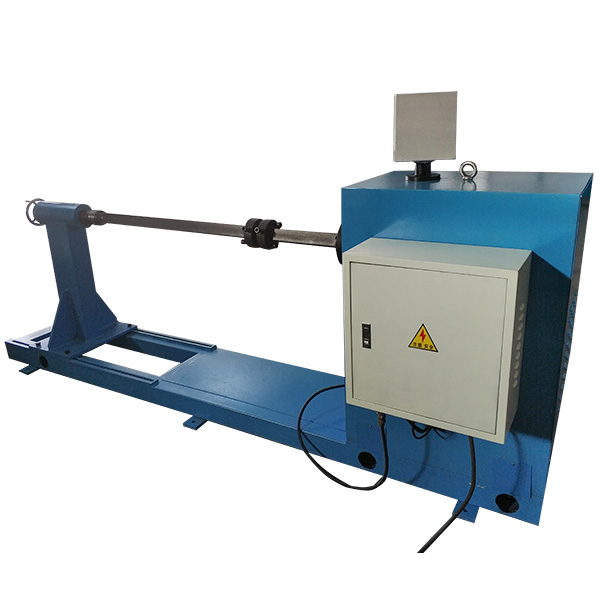

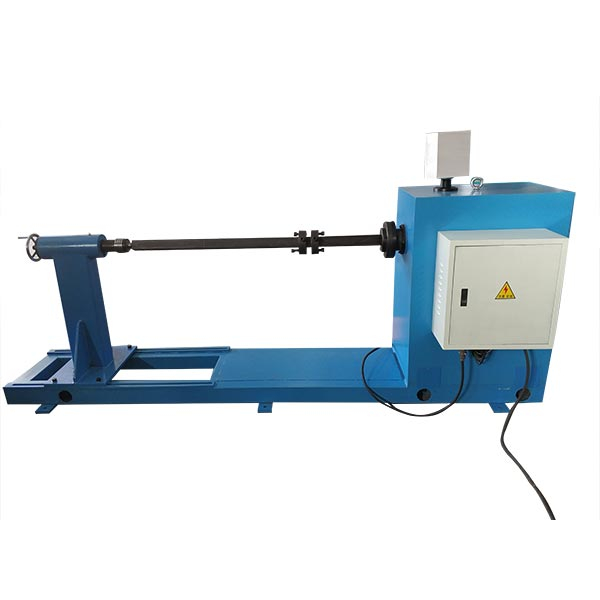

Горизонтальная обмоточная машина трансформатора

Особенность Машины:
1. Механическая часть трансмиссии намоточной машины установлена ​​в прикроватной коробке, а часть трансмиссии установлена ​​на рабочей стороне прикроватной коробки. Высокая и низкая скорость вращения шпинделя с помощью ручки переменной скорости.
2. Намоточный станок использует преобразователь частоты для бесступенчатого регулирования скорости, плавного пуска и постоянного крутящего момента. Существует три положения для регулировки рукоятки переключения: низкая скорость, нейтраль, высокая скорость; установить количество кругов и автоматически остановиться.
3. Машина оснащена автоматическим тормозным устройством для предотвращения реверса при остановке обмотки.

Оборудование в основном состоит из основной коробки, базы, задней задней бабки и электрическое управление.

Заявка:

Машина для намотки трансформаторов высокого и низкого напряжения подходит для обмотка реакторов, катушек высокого и низкого напряжения силовых трансформаторов и др. похожие катушки.

Особенность Машины:

1. Механическая часть трансмиссии намоточной машины установлена ​​у кровати коробка, а передающая часть установлена ​​на рабочей стороне прикроватной коробка. Высокая и низкая скорость вращения шпинделя с помощью ручки переменной скорости.

2. Намоточный станок использует преобразователь частоты для достижения бесступенчатой ​​скорости регулировка, плавный пуск и постоянный крутящий момент. Есть три положения для регулировка ручки переключения: низкая скорость, нейтраль, высокая скорость; установить количество кругов и автоматически останавливается.

3. Машина оснащена автоматическим тормозным устройством для предотвращения реверса когда обмотка остановлена.

4. Машина может предварительно установить количество витков катушки для управления вперед и обратное вращение; электронный реверсивный счетчик имеет прямой и обратный ход точность счета 1/10 оборотов, и имеет функцию памяти сбоя питания.

5. Кнопочная станция управляется централизованно, а запуск и остановка Лицевая панель шпинделя управляется ножным переключателем или ключом.

Горизонтальная обмоточная машина RX-1T:

1. Высота шпинделя намоточной машины: 750мм

2. Диаметр намоточного диска: φ198 мм

3. Высота шпинделя намоточной машины от земли: 850 мм

4. Применимый диаметр проволоки намоточной машины: Макс 3-12 мм

5. Номинальная мощность двигателя: 4 кВт

6. Размеры намоточной машины: 3000x600x1200

7. Диапазон скорости намотки: 0 ~ 120r / min

8. Максимальная нагрузка намоточной машины: 1000 кг

9. Метод подсчета: дисплей энкодера

10. Электропитание: 220В

Техническое описание:

1. Основная коробка состоит из корпуса коробки, системы передачи, переключения ручка и мотор. Двухступенчатый механизм бабки имеет ступенчатую регулировку регулирование скорости и бесступенчатое регулирование скорости двигателя переменной частоты составляет объединенную систему регулирования скорости хоста, которая делает Весь процесс запуска оборудования стабильный, а торможение точное и надежное. Крутящий момент двигателя замедляется и усиливается передней бабкой крутящий момент Есть 2 механизма для механического изменения скорости, каждый шаг бесступенчатое регулирование частоты вращения.

2. Задняя бабка интегрирована с основным ящиком и состоит в основном из задняя бабка и направляющая. Задняя бабка может быть перемещена вручную в осевом направлении на Направляющий рельс основания для удовлетворения потребностей в проволочных пресс-формах различной длины. По поворачивая маховик, задняя верхняя часть может быть выдвинута или втянута, что удобно для перемещения формы вверх и вниз и повышения прочности. ручка блокировки может заблокировать натяжной ролик и затянуть катушку, чтобы поддержать его вес.

3. Система электрического управления состоит из электрического шкафа управления, инвертор, электронный счетчик, ножной выключатель и другие электрические приборы. Скорость вращения шпинделя контролируется инвертором. Счетчик может считать вперед и назад, имеет память отключения и функцию автоматического останова после установки количества оборотов. Диапазон значений электронного счетчика 0-9999 Повороты управляются ножным переключателем для управления всем процессом намотки.
