HD-503SK Станок для обработки шин с ЧПУ
Просмотры:0 Автор:Pедактор сайта Время публикации: 2022-12-10 Происхождение:Работает
I. Введение
Станок для обработки шин с ЧПУ имеет три блока: штамповка, резка и гибка. Каждую единицу легко настроить, чтобы сократить время обработки и повысить эффективность производства. Гибочный блок использует импортированную систему управления ПЛК, которая имеет стабильную систему и высокую точность. Он используется для обработки медных и алюминиевых шин различной спецификации. Благодаря соответствующему операционному блоку можно легко и быстро выполнять все виды обработки медных и алюминиевых шин, такие как резка, штамповка (круглое и продолговатое отверстие), плоский/горизонтальный изгиб, вертикальный изгиб и накатка. Измените другую форму, чтобы выполнить специальную обработку медного стержня, например, плоский пресс, тиснение, процесс подключения кабеля, а также можно выполнять резку, плоское дробление, толкание и изгиб.
II.Внедрение оборудования
Нет.
Имя и параметры
Описание

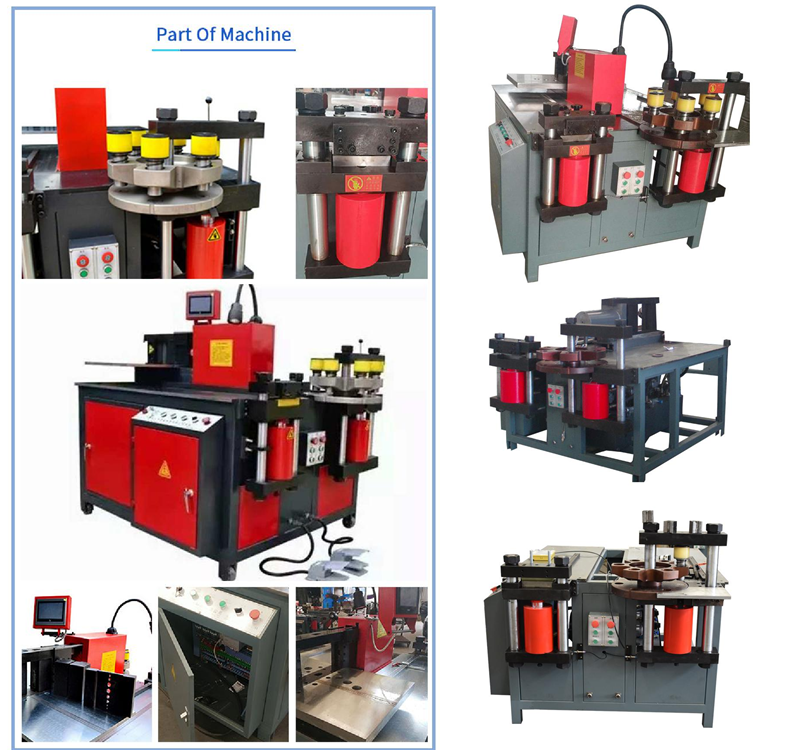

Картина
Основные характеристики
1
HD- 503SK
Обработка
Шинопроводный станок с ЧПУ
² Режущий блок использует острый сдвиг, поверхность разреза плоская, без провисаний, заусенцев и отходов, красивая форма.
² В блоке штамповки используется единый шестирежимный шаблон в форме зуба, чтобы гарантировать, что верхняя и нижняя формы находятся абсолютно в центре, улучшить концентричность формы и продлить срок службы.
² Поворотная пластина имеет форму зуба, обеспечивает хороший обзор и высокую прочность. Нет необходимости часто менять формы, трудоемкость значительно снижается. Его легко и быстро использовать.
² Эффективность производства явно выше, чем у традиционного.
² Гибочный блок использует одноярусный рабочий стол, который позволяет гарантировать, что три рабочих места могут выполнять свои операции одновременно.
меня, не беспокоя других.
² Заменяя другую форму, можно выполнять плоский и вертикальный изгиб. ЧПУ контролирует угол изгиба с помощью импортированной системы управления ПЛК. Введите толщину шины и угол на сенсорном экране ЧПУ или введите высоту и длину стороны, чтобы получить нужный результат, например, Z-изгиб. Точность гибки ± 1, точность повторения ± 1, точность повторения ± 0,3.
² Пользователь может заранее ввести данные обработки, и система выполнит обработку в соответствии с введенными данными. Полевые данные могут быть введены в систему в любое время и выгружены для повторного использования.
² Машина имеет четыре ролика, поэтому ее легко перемещать везде, где есть два режима работы: ручная кнопка и ножной переключатель, которыми работнику легко управлять и использовать.
² В зависимости от требований пользователя он может выполнять все виды
обработка специальной формы с использованием различных форм или деталей оборудования.
2
Модель
HD- 503SK
Макс. толщина резки/ Макс. ширина совместного использования
16 мм/260 мм
Гонризентальный изгиб Макс. толщина/ширина
16 мм/260 мм
Вертикальный изгиб Макс. толщина/ширина
10 мм/100 мм
Размеры (мм)
1900мм×1600мм×1500мм
Вес машины
1750 кг
Размер рабочего стола
1600мм×1400мм
Диаметр штамповки
Φ 4.3≈Φ30
Мотор
5.5КВт ×3
Шестеренчатый насос
Из Тайваня
Магнитный клапан
Китайский бренд
Предохранительный клапан
Китайский бренд
Реле
Шанхай Шнайдер
Контактор
Шанхай Шнайдер
ПЛК
Панасоник
Штамповочные формы
Стандартная модель с 8 комплектами форм. ( Φ 7、Φ 9、Φ 11、Φ 13、Φ 17、Φ 13x18 、 11x15 Φ 17x21) Или он может быть настроен в соответствии с информацией клиентов
Пресс-формы для гибки Honrizental
Стандартные 3 комплекта форм (R3, R5, R10)
Вертикальные формы для гибки
1 наборы форм (R80, R50 , можно выбрать только один набор форм )
Формы для тиснения
1 комплект
Деревянные ящики
Экспортные стандартные деревянные ящики для фумигации
III. Другие:
1. Срок поставки: FOB Циндао, на судне 2. Срок поставки: 25 рабочих дней 3. Условия оплаты: T/T (30% для оплаты T/T в качестве первоначального взноса, остальные 70% оплачиваются T/T перед поставкой.) 4. Установка/Эксплуатация/Обслуживание/Руководство: на английском языке 5. Команда установки: Услуги по вводу в эксплуатацию предоставляются в течение 4-7 дней. Клиент оплачивает билеты технического специалиста туда и обратно, проживание и ежедневную зарплату в размере 80 долларов США.) 6. Гарантия: Один год с даты завершения ввода в эксплуатацию. 7. Проверка перед отправкой: Поставщик должен провести пробный запуск всей линии на заводе поставщика перед отправкой мне.
