Техническое решение компрессора газовой смеси
Для удовлетворения требований пользователя, согласно техническим условиям, предоставленным вашей компанией, давление на входе составляет 0,5 МПа, а давление на выходе — 5,5 МПа. Теперь мы предоставляем техническое решение для компрессора смешанного газа МВ-6/5-55, производимого нашей компанией, для вашего ознакомления и выбора.
1. Использование компрессоров смешанного газа.

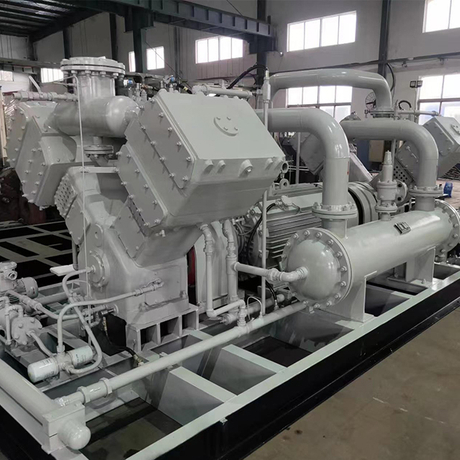

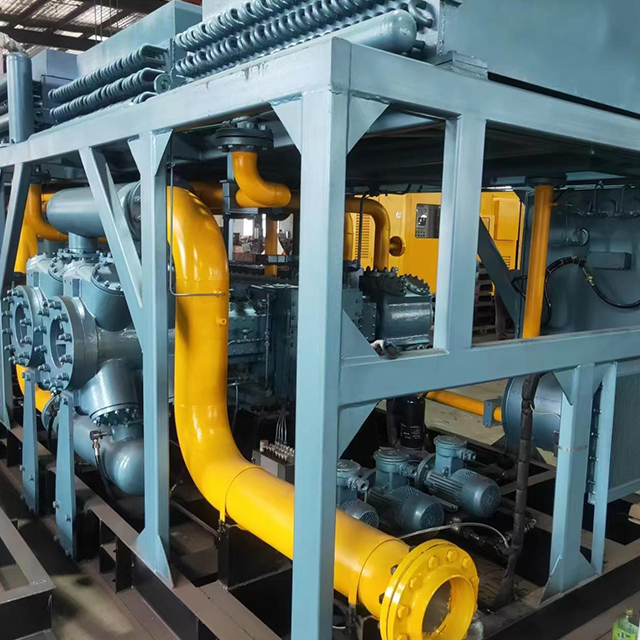

Компрессорная установка смешанного газа серии М представляет собой специализированное оборудование, предназначенное для сжатия газов для пользователей; Основное оборудование, входящее в состав компрессорной установки для смешанного газа, включает в себя: узел компрессора смешанного газа, взрывозащищенный двигатель, систему охлаждения, систему смазки, выпускные и впускные клапаны и фильтры, систему азотного уплотнения, систему индикации приборов, систему предохранительного выпуска, систему контроля исполнения ПЛК и т. д. Этот компрессор в основном используется для процессов нагнетания и транспортировки газовой смеси. Цилиндр смазывается без масла, а уплотнительный элемент заполнен высокопрочным самосмазывающимся политетрафторэтиленом из углеродного волокна. Выходное отверстие оснащено прецизионным фильтром, предоставляющим пользователям высококачественный источник газовой смеси с давлением 5,5 МПа, отвечающий их требованиям использования.
2. Проектирование, производство и проверка компрессоров смешанного газа соответствуют следующим стандартам.
JB/T9105-1999 Технические характеристики больших поршневых компрессоров.
SH/T3143-15012 Технический регламент по нефтехимическим поршневым компрессорам GB/T4980-15003 Измерение шума и звука объемных компрессоров GB/T15487-1995 Метод измерения расхода объемных компрессоров
JB/T7240-1994 Технические условия для основных компонентов поршневых компрессоров общего назначения GB/T7777-15003 Измерение и оценка механической вибрации поршневых компрессоров GB150-1998 Стальные сосуды под давлением
GB151-1999 Стальные кожухотрубные теплообменники
JB4730-1994 Неразрушающий контроль сосудов под давлением
TSG 21-15016 Правила технического надзора за безопасностью сосудов под давлением GB/T755-15000 Вращающиеся электрические машины. Номинальные характеристики и характеристики
GB3836.1-15000 Электрооборудование для взрывоопасных газовых сред, часть 1: Общие требования GB3836.2-15000 Электрооборудование для взрывоопасных газовых сред, часть 2: Взрывозащищенный тип «D» GB50058-1992 Нормы проектирования электрооборудования во взрывоопасных и пожароопасных средах GBJ93-1986 Строительные и приемочные спецификации для промышленных предприятий Автоматизация приборостроения SH/T3019-15016 Спецификация на проектирование КИП и трубопроводов нефтехимической промышленности HG/T150615-15009 Фланцы стальных труб для нефтехимической промышленности
Вывеска GB/T13306-1991
3. Технические требования к компрессорам газовых смесей.
3.1 Основные требования к процессу
Сжимаемая среда: газовая смесь (65 % водорода). Производительность одного компрессора по газу:
Давление всасывания компрессора: 0,5 МПа Давление нагнетания компрессора: 5,5 МПа Способ охлаждения: водяное охлаждение открытого типа. Температура всасывания компрессора: ≤ 40 ℃.
Режим управления компрессором: ручной/автоматический запуск, автоматическое отключение при неисправности,
и ручная разгрузка.
3.2 Условия использования
Температура окружающей среды: -10C~+45C. Форма установки: установка под открытым небом.
