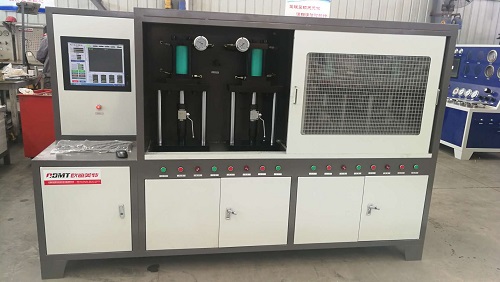

Стенд для испытания под давлением быстрой пробки высокого давления 70 МПа mgs-0g100h-4h

Техническое описание системы (модель и спецификация: mgs-og100h-4h)

Основные функции:

Испытательный стенд для быстрой заглушки представляет собой специальный испытательный стенд для быстроразъемных гидравлических соединителей и шаровых кранов высокого давления для проверки их устойчивости к давлению под рабочим давлением, а также для проведения испытаний испытуемых деталей на избыточное давление.

Параметры:

Описание действий устройства и его функции

1. Выполните испытание гидравлической быстроразъемной муфты под давлением: поместите проверяемый быстроразъемный соединитель на испытательную станцию, замените зажимной клапан, зажмите масляный цилиндр вниз, зажмите испытываемую деталь, зажмите 4 детали по очереди, закройте предохранительный клапан (предохранительный клапан не может быть проверен, если предохранительный клапан не закрыт), откройте ручной клапан мембранного насоса для наполнения воды и начните впрыскивать воду. Вода вытекает из разгрузочного клапана, что указывает на завершение впрыска и опорожнения воды. Закройте разгрузочный клапан, откройте компьютер, начните запись данных, откройте повысительный насос, и повысительный насос начнет работать. Когда давление достигнет заданного давления, подкачивающий насос перестанет работать. Закройте каждый игольчатый клапан высокого давления, чтобы ввести время удержания давления. По истечении времени выдержки откройте разгрузочный клапан, чтобы сбросить давление, и испытание будет завершено. После ввода времени выдержки подается сигнал тревоги, когда падение давления превышает допустимый диапазон, игольчатый клапан контура закрывается вручную, а тест на поддержание давления будет выполняться для остальной части контура до конца теста.

2. Испытание жидкости в секции давления 10 ~ 70 МПа: выберите секцию испытательного давления в соответствии с диапазоном давления испытуемого быстрого соединителя и отрегулируйте диапазон давления источника воздуха. Например, если давление источника воздуха отрегулировано на 0,1–0,4 МПа, диапазон выходного гидравлического давления составит 10–40 МПа. Когда давление источника воздуха увеличивается, выходное давление жидкости также соответственно увеличивается. 3,4 станции, 5 комплектов уплотнительного инструмента для каждой станции.

3. Полностью закрытая испытательная камера, смотровое окно из ПММА с предохранительным выключателем, после закрытия испытательного окна можно создать давление. 5. Можно установить время удержания давления, и по истечении времени удержания автоматически подается сигнал тревоги.

6. Порт проверки газового уплотнения зарезервирован и подключен к газу под высоким давлением для проверки газового уплотнения.

7. Он оснащен сборником жидкости, который используется для сбора и переработки пролитой жидкости в процессе испытаний и может быть переработан после фильтрации.
