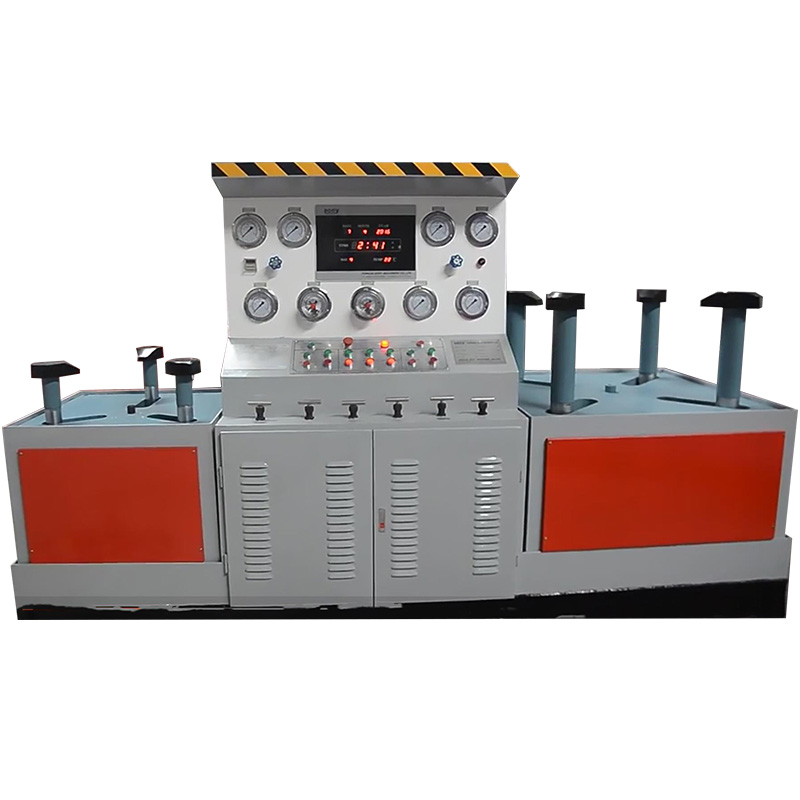

Оборудование для испытаний гидравлических дроссельных заслонок

Основная подготовка водо- и газопровода

1. Этот испытательный стенд оснащен водяными насосами высокого и низкого давления. Насос низкого давления представляет собой вихревой самовсасывающий насос с большим расходом воды под давлением. Давление полной нагрузки насоса низкого давления составляет 0-1,6 МПа. Источником питания насоса высокого давления является возвратно-поступательное давление системы воздушного давления 4-7 бар. Значение давления насоса высокого давления составляет 1,6-15,0 МПа. Испытанный дроссельный клапан достигает значения испытательного давления и имеет функцию автоматической остановки. Резервуар для циркулирующей воды в нижней части машины заполнен антикоррозийным веществом (порошком), чтобы предотвратить ржавление и коррозию испытуемого клапана и обратного клапана трубопровода. Этот испытательный стенд является наиболее идеальным оборудованием для экономии воды и защиты окружающей среды.

2. Левая и правая стороны водо- и газопровода спроектированы с односторонним входом и сбросом давления, а по истечении расчетного времени удержания давления подается звуковая и световая сигнализация.

VIII. Конфигурация продукта

1. Водяной насос высокого давления: Shenzhen Jiali Pneumatic Hydraulic Co., Ltd. (газовый насос повышения давления жидкости);

2. Водяной насос низкого давления: компания Zhejiang Aolong Technology Development Co., Ltd;

3. Электроприборы: Деликси, Чинт;

4. Манометр: противоударный манометр China Rielda Group;

5. Уплотнения: уплотнительные кольца импортируются из Тайваня, а уплотнения цилиндров импортируются из тайваньского ТПУ Steffel;

6. Гидравлические компоненты: Shanghai Huadao Hydraulic Co., Ltd./Ningbo Youkun;

7. Двигатель масляного насоса: China Dasu Motor Co., Ltd;

8. Гидравлический масляный насос: Xianju Hongtai Pump Co., Ltd;

9. Шток поршня изготовлен из материала 40Cr, закален и отпущен. Твердость HRC28~32, поверхность хромированная;

10. Материал гидравлического цилиндра: обработка бесшовных стальных труб Q35;

11. Регулирующий клапан водопровода: игольчатый клапан с мягким уплотнением;

12. Блок гидравлического коллектора, обработка травлением и обеззараживанием;

13. Кислотная очистка и обеззараживание гидропроводов и водопроводов;
